3.2 Transfert de données depuis Tekla vers Dlubal

Pour lancer l’importation de données depuis Tekla Structures, cliquez sur [Importation directe].

Bouton [Importation directe]

Deux options sont disponibles pour l’importation :

1. Modèle physique
Le modèle est importé tel que représenté dans Tekla. Les informations comme les appuis, les articulations et les charges ne sont pas transférées. Ce modèle physique n’est généralement pas un modèle mécanique valide, où tous les éléments sont connectés au niveau des points. Les éléments qui ne se rencontrent pas en un point ou une ligne avec leurs axes centraux ne sont donc pas connectés.

2. Modèle analytique
Dans Tekla Structures, il est également possible de créer un modèle analytique. Il existe de nombreuses façons de transformer le modèle physique en un modèle analytique mécaniquement correct. Les excentrements, les nœuds proches ou les connexions manquantes peuvent par exemple être considérés avec des liaisons rigides. Le « modèle en ligne » ajusté est basé sur les positions d’axe définies. De plus, Tekla Structures permet l’entrée de conditions d’appui, d’articulations ainsi que de charges, de cas de charge et de combinaisons de charges.

RFEM/RSTAB importe toutes ces informations supplémentaires. Il peut y avoir des problèmes avec les charges, car les charges et combinaisons de Tekla Structures ne correspondent pas nécessairement à celles de RFEM/RSTAB. Par conséquent, l’importation est actuellement limitée aux charges standard et aux combinaisons de charges de base. Il est généralement recommandé de laisser les charges au logiciel de calcul de structure. Actuellement, Dlubal ne permet pas non plus d’importer les critères de calcul depuis Tekla Structures.

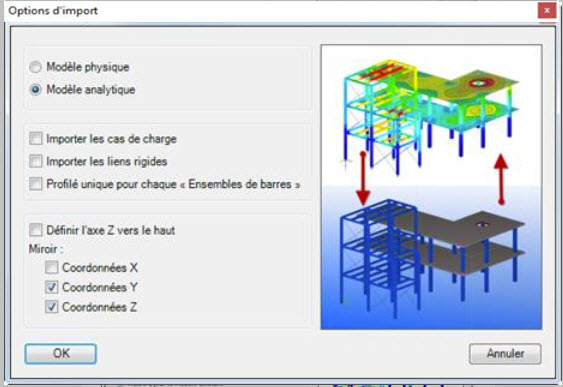

Options d’importation

Les mêmes sections sont par défaut regroupées dans RFEM/RSTAB sous un numéro de section. Si le modèle doit être regroupé par « ensemble de barres », une section distincte peut être créée pour chaque groupe de barres.

L’orientation de l'axe global Z est toujours définie « vers le haut » dans Tekla Structures. Les éléments peuvent éventuellement être reflétés le long des axes individuels dans le système d’axe global.

Le modèle analytique dans Tekla Structures utilise des liaisons rigides pour connecter les barres mécaniquement. RFEM/RSTAB reconnaît ces liaisons spéciales et les convertit en le type de barre de couplage correspondant.

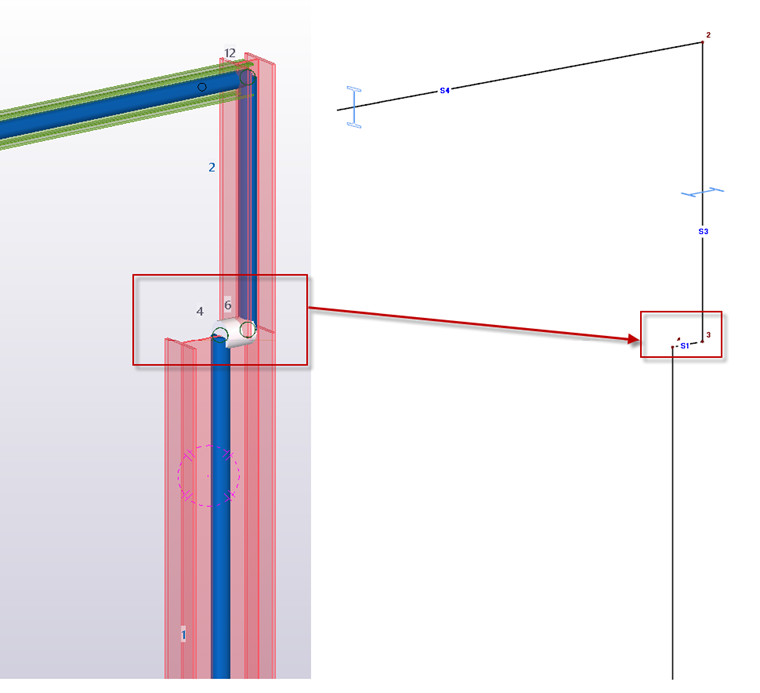

Relier des barres avec articulations lors de l’importation depuis Tekla vers RFEM/RSTAB
