3.3 Datentransfer von Dlubal zu Tekla

In RFEM/RSTAB wird der Datenexport nach Tekla Structures über die Schaltfläche [Direkter Export] gestartet.

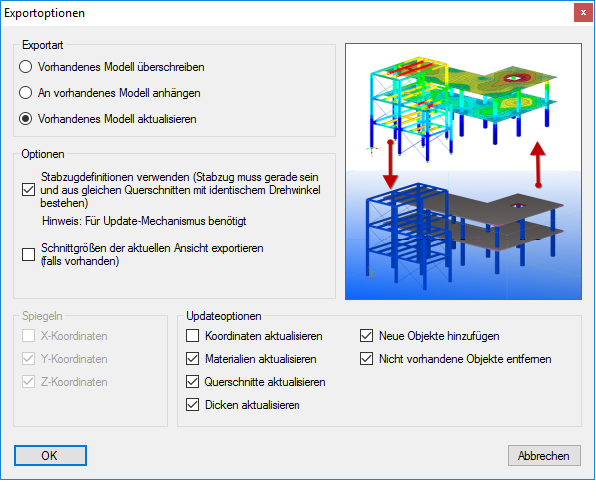

Es erscheint ein Dialog, in dem die Vorgaben für den Export der Daten zu treffen sind.

Wahlweise ist es möglich, ein vorhandenes Modell zu überschreiben oder durch Anhängen zu erweitern. Alternativ lässt sich das Modell einschließlich Belastungsdaten aktualisieren; die Updateoptionen ermöglichen hierzu spezifische Vorgaben für Koordinaten, Materialien etc. Bei der Aktualisierung können neue Objekte ergänzt oder gelöschte Objekte entfernt werden, um die Daten abzugleichen.

Falls ein vorhandenes Modell überschrieben oder erweitert wird, können die Elemente am globalen Koordinatensystem achsweise gespiegelt werden.

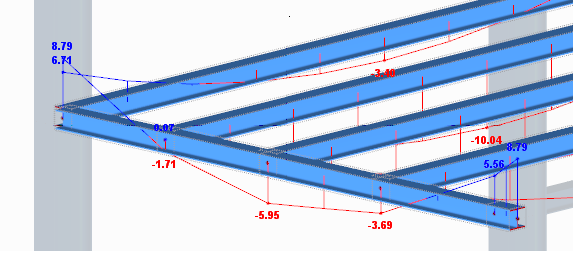

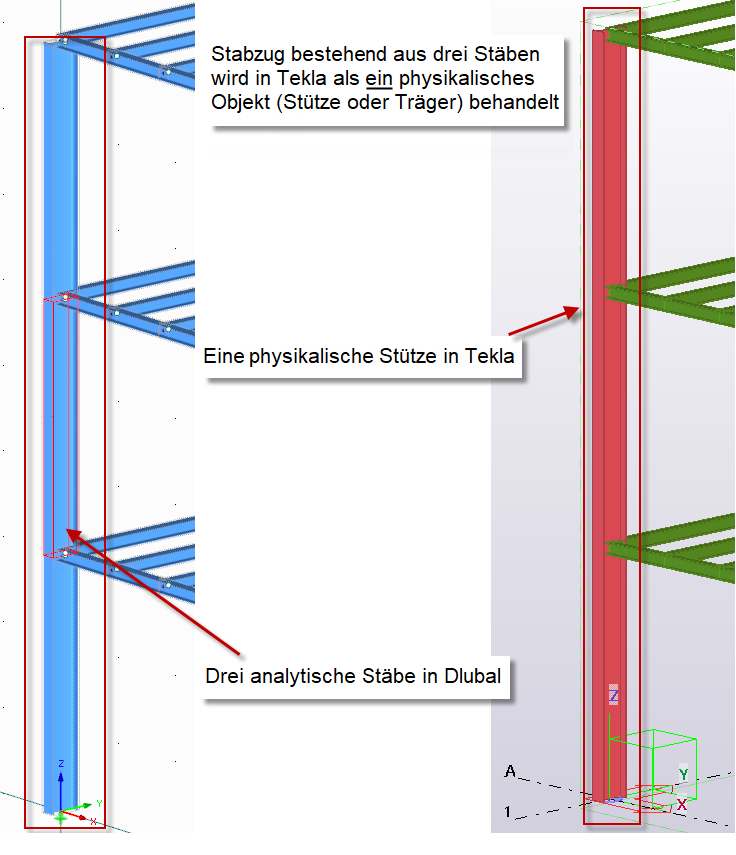

Optional lassen sich die Schnittgrößen der aktuellen Ansicht für den Datentransfer auswählen, um z. B. die Auslegung von Verbindungen zu übergeben. Der Export filtert automatisch die maximalen und minimalen internen Kräfte am Ende der Stäbe oder Stabsätze und schreibt sie in die Tekla-Datenbank. Tekla-Benutzer können diese Informationen verwenden, wenn sie zur Verfügung stehende Komponenten aus der Bibliothek von Tekla Structures auswählen.
