È possibile avviare l'importazione da Tekla Structures in RFEM facendo clic sul pulsante Esporta in RFEM
Export to RFEM im Menüband von Tekla Structures gestartet (siehe Bild
Add-In im Menüband von Tekla Structures
).
In einem Dialog können Sie einige Vorgaben treffen, die für die Datenübergabe nach RFEM wichtig sind.
Tipo di modello

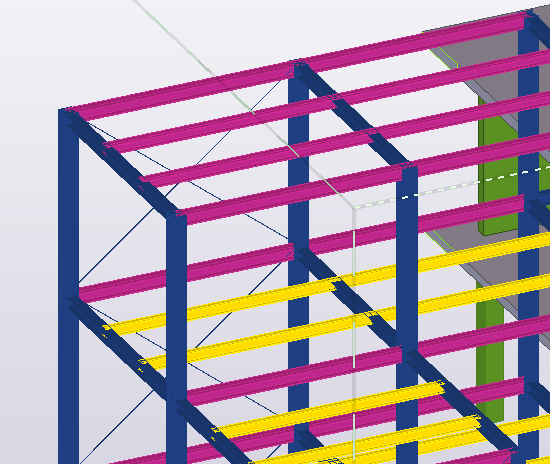

Modello fisico
Das Modell wird importiert, wie es in Tekla dargestellt ist. Informationen wie Lager, Gelenke oder Lasten werden nicht übertragen. Bei diesem Modell wird sich auf die physischen Elemente bezogen. Elemente, deren Systemachsen keinen Schnittpunkt haben, werden nicht automatisch miteinander verbunden.
Modello analitico
In Tekla kann ein analytisches Modell automatisch erzeugt werden. Dieses Modell kann als vollwertiges Statikmodell nach RFEM übertragen werden. Dabei können Informationen über Materialien, Querschnitte, Stabtyp, Auflager und Gelenke nach RFEM übergeben werden.
- Stabtyp
In den statischen Eigenschaften der analytischen Elemente in Tekla kann über die Stabtypeigenschaften festgelegt werden, welcher Stabtyp nach RFEM übergeben werden soll (Balkenstab, Fachwerkstab, Zugstab, Druckstab).
- Gelenke und Auflagerbedingungen
Vor dem Export nach RFEM können bereits Gelenke und Auflagerbedingungen in Tekla Structures definiert werden. Sie können in den statischen Eigenschaften der analytischen Elemente festlegen, ob an den Knoten Gelenke oder Auflager definiert werden.
Opzioni
Lastfälle exportieren
Mit dieser Option können Tekla-Lastgruppen als Lastfälle aus Tekla Structures nach RFEM 6 exportiert werden. Die grundlegenden Lastarten in Tekla werden als Knotenlast, Stablast und Flächenlast übertragen.
Starre Kopplungen exportieren
Das analytische Modell in Tekla Structures verwendet starre Kopplungen, um Stäbe miteinander zu verbinden. Diese können in RFEM in den entsprechenden Kopplung-Stabtyp konvertiert werden.
Eindeutiges Profil für jeden Stabsatz erzeugen
Gleiche Querschnitte werden in RFEM unter einer Querschnittsnummer zusammengefasst. Wenn Sie das Kontrollfeld anhaken, wird für jeden Tekla-Stab ein eigener Querschnitt in RFEM erzeugt.
Direzione Z
Mit dieser Option wird die globale Z-Achse in RFEM nach oben ausgerichtet und damit an die Orientierung der globalen Z-Achse in Tekla angepasst. Optional können die Elemente im globalen Achssystem um die einzelnen Achsen gespiegelt werden.
Tipo di esportazione
Legen Sie fest, ob beim Export in RFEM ein Neues Modell erzeugt werden soll oder ob Sie das aktuelle Modell überschreiben möchten.
