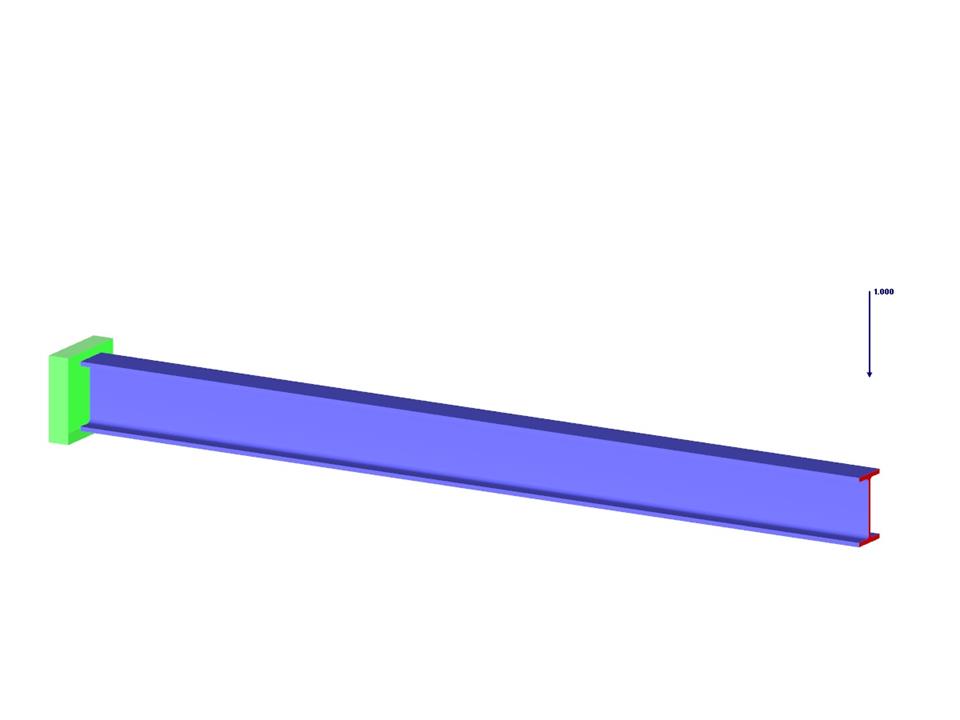

Analiza czasowa belki wspornikowej (układ SDOF) wzbudzanej przez funkcję okresową. Odkształcenia i przyspieszenia pionowe obliczone za pomocą bezpośredniego całkowania i analizy modalnej w RF-/DYNAM Pro - Forced Vibrations są porównywane z rozwiązaniem analitycznym.
Przykład weryfikacji 000104 | 3
| Liczba węzłów | 2 |
| Liczba linii | 1 |
| Liczba prętów | 1 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 0,006 t |
| Wymiarowanie | 1,250 x 0,500 x 0,500 m |
| Wersja programu | 5.08.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
