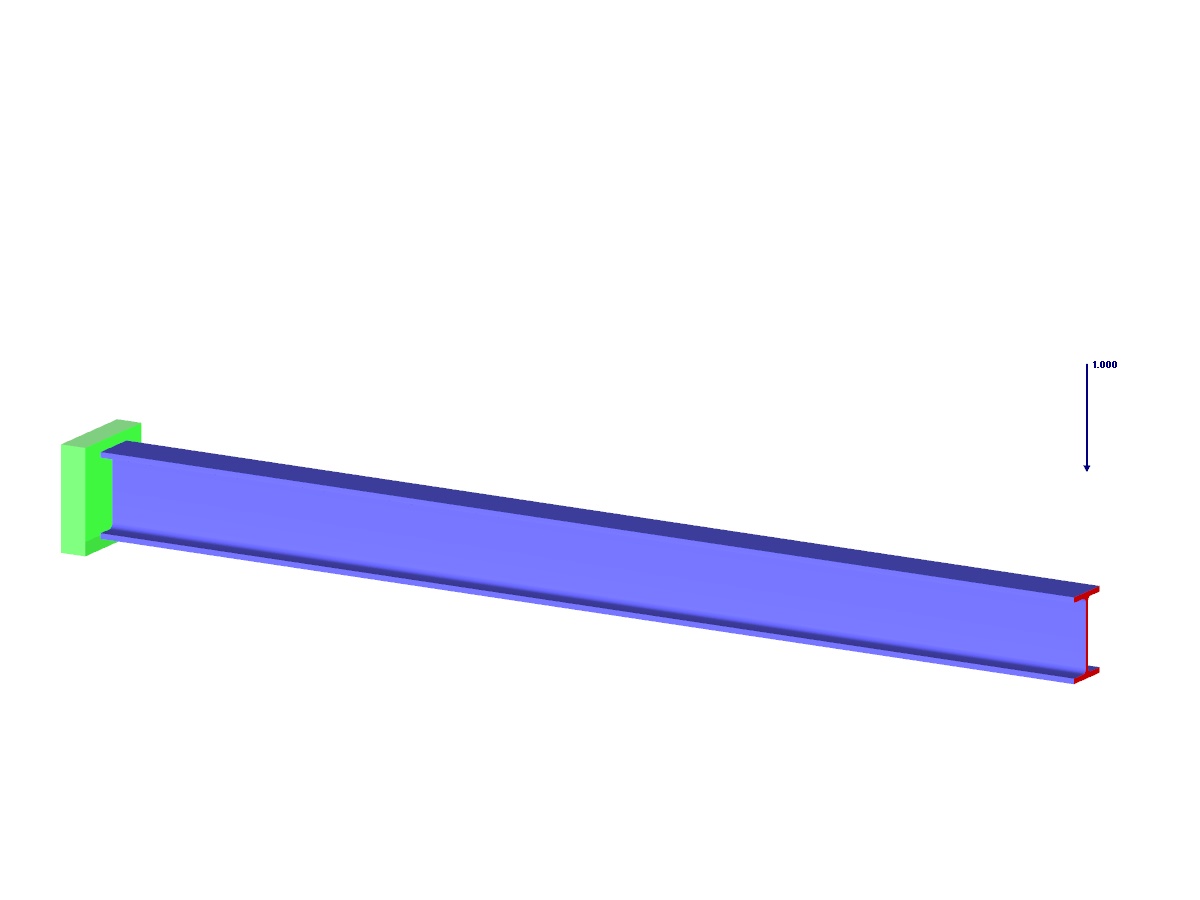

Časová analýza konzoly (SDOF - systém s jedním stupněm volnosti), která je buzena periodickou funkcí. Svislé deformace a zrychlení vypočítané pomocí přímé integrace a modální analýzy v modulu RF-/DYNAM Pro - Forced Vibrations porovnáme s analytickým řešením.
Verifikační příklad 000104 | 3
| Počet uzlů | 2 |
| Počet linií | 1 |
| Počet prutů | 1 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 0,006 t |
| Rozměry | 1,250 x 0,500 x 0,500 m |
| Verze programu | 5.08.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
