Pobierz model stalowej hali z formowanymi na zimno profilami Zetowymi jako płatwiami i otwórz go w programie RSTAB.
Ten model został wykorzystany w bezpłatnym webinarium 'Wymiarowanie stalowych profili zimnogiętych zgodnie z Eurokodem 3' z dnia 30 kwietnia 2020 r.
- Dzień kalendarzowy konstrukcji stalowych 2020 | Online
- Wymiarowanie profili formowanych na zimno zgodnie z Eurokodem 3
- Eurokod 3 | Jesteśmy do Państwa dyspozycji telefonicznej oraz mailowej.
- Bezpłatne webinarium online | Weryfikacja profili formowanych na zimno zgodnie z EC 3
- Wskazówki i porady dotyczące używania nawigatora i protokołu wydruku w programie RFEM
- Wymiarowanie profili formowanych na zimno zgodnie z Eurokodem 3

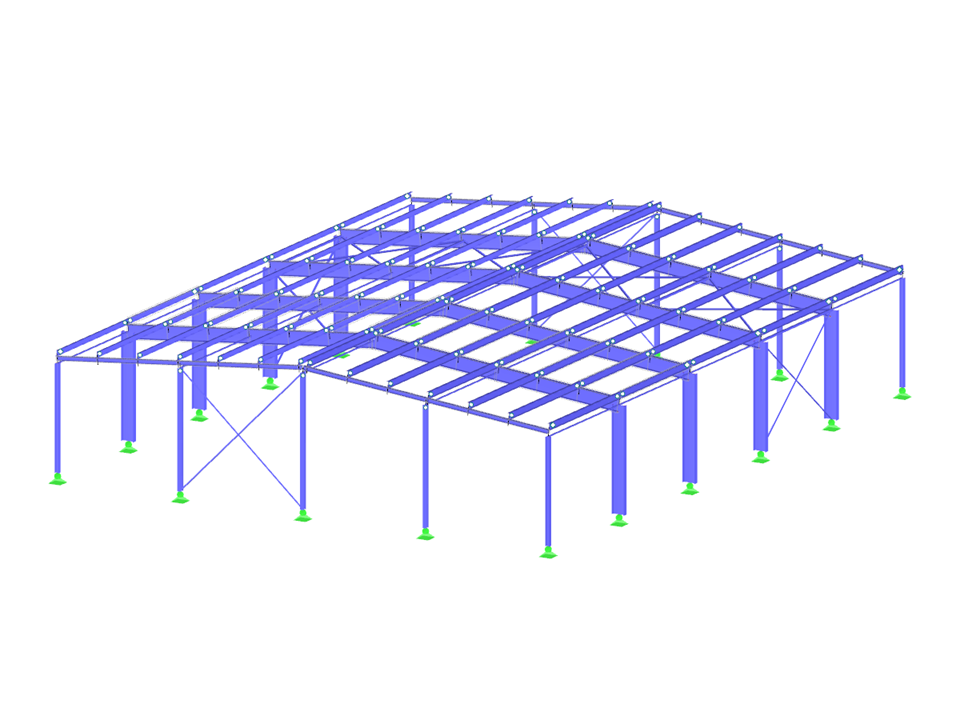

Stalowa hala z formowanymi na zimno przekrojami Z jako płatwiami i wymiarowaniem według EC 3 z British National Annex
| Liczba węzłów | 121 |
| Liczba prętów | 225 |
| Ilość przypadków obciążenia | 9 |
| Ilość KO | 38 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 16,369 t |
| Wymiarowanie | 20,500 x 25,500 x 5,598 m |
| Wersja programu | 8.23.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
