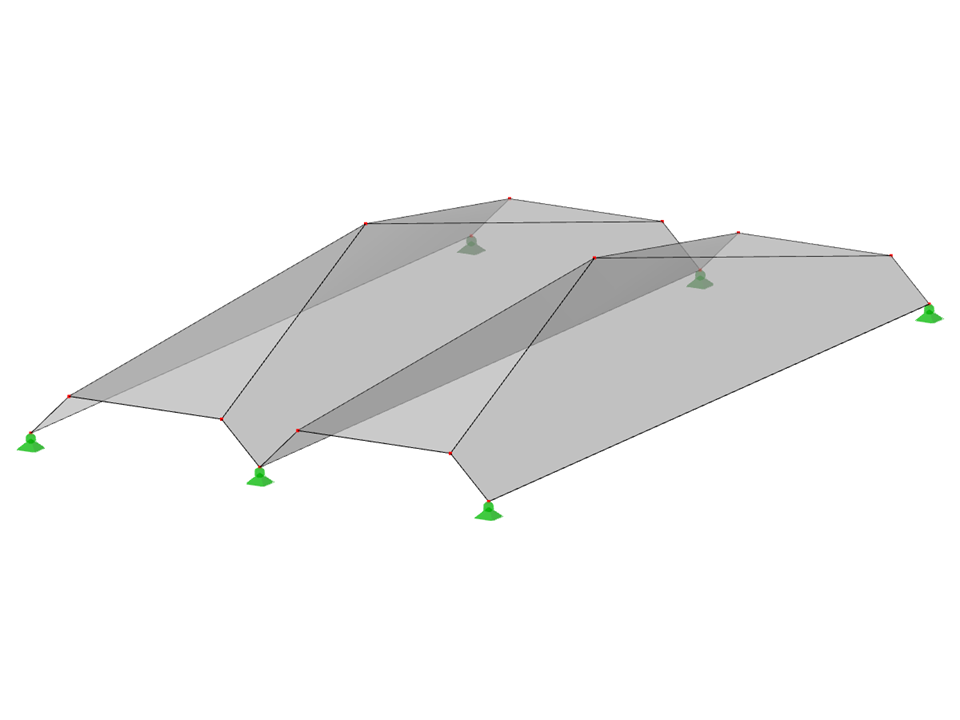

Pofałdowane układy graniastosłupa. Powierzchnia z zagięciem stożkowym. Ciągły profil zawinięcia z górną krawędzią przeciętą ukośną płaszczyzną
FPL106-a | Systemy konstrukcji składanych pryzmatycznie. Powierzchnia z zagięciem stożkowym. Profil zagięcia ciągłego z górną krawędzią przeciętą pochyloną płaszczyzną
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 16 |
| Liczba linii | 23 |
| Liczba prętów | 0 |
| Liczba powierzchni | 8 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 230,894 t |
| Wymiarowanie | 12,000 x 3,000 x 20,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
