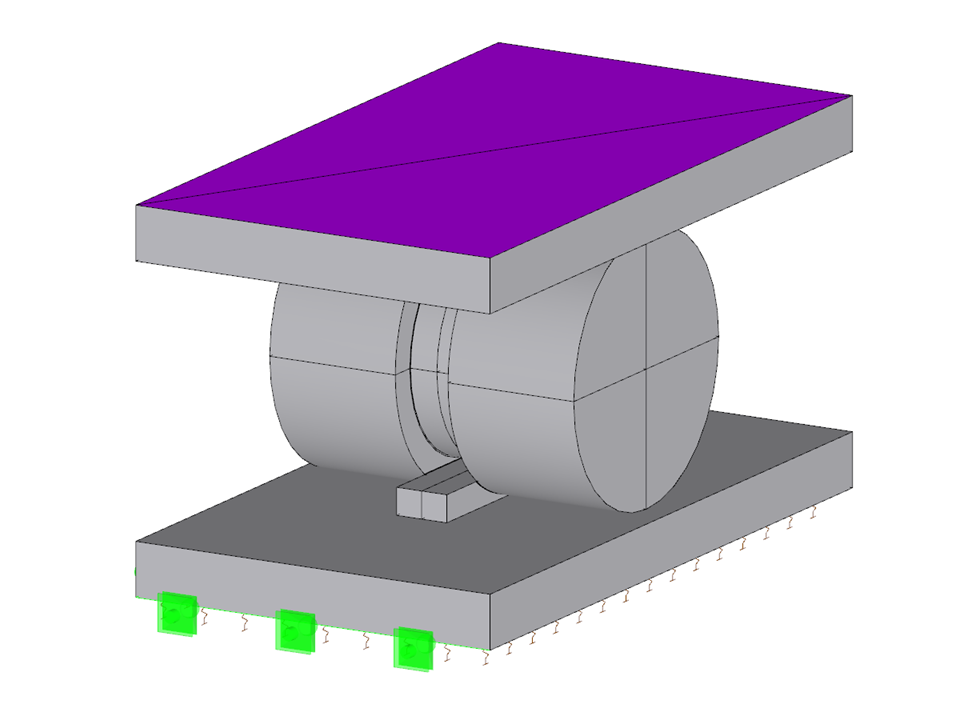

Model precyzyjnie skonstruowanej konstrukcji stalowej przedstawia zakres działania podpór rolkowych z uwzględnieniem zasady wspornika. Ponadto podpory rolkowe są modelowane za pomocą elementów bryłowych, co optymalizuje symulację zachowania podpór. Przestrzenne rozmieszczenie i szczegółowe przedstawienie elementów konstrukcyjnych wspierają rzetelną analizę obciążeń dynamicznych. Zlinkowany obraz (https://www.dlubal.com/de/img/13697) ilustruje rozmieszczenie komponentów łożysk i ogólną koncepcję konstrukcyjną.
Model wykorzystany w
Stalowy drążek żebrowy z elementami bryłowymi opartymi na podporze przegubowej i walcowej
| Liczba węzłów | 162 |
| Liczba linii | 229 |
| Liczba powierzchni | 140 |
| Ilość brył | 26 |
| Ilość przypadków obciążenia | 2 |
| Ciężar całkowity | 0,146 t |
| Wymiary (metryczne) | 0,500 x 0,284 x 0,280 m |
| Wymiary (imperialne) | 1.64 x 0.93 x 0.92 feet |
| Wersja programu | 5.24.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
