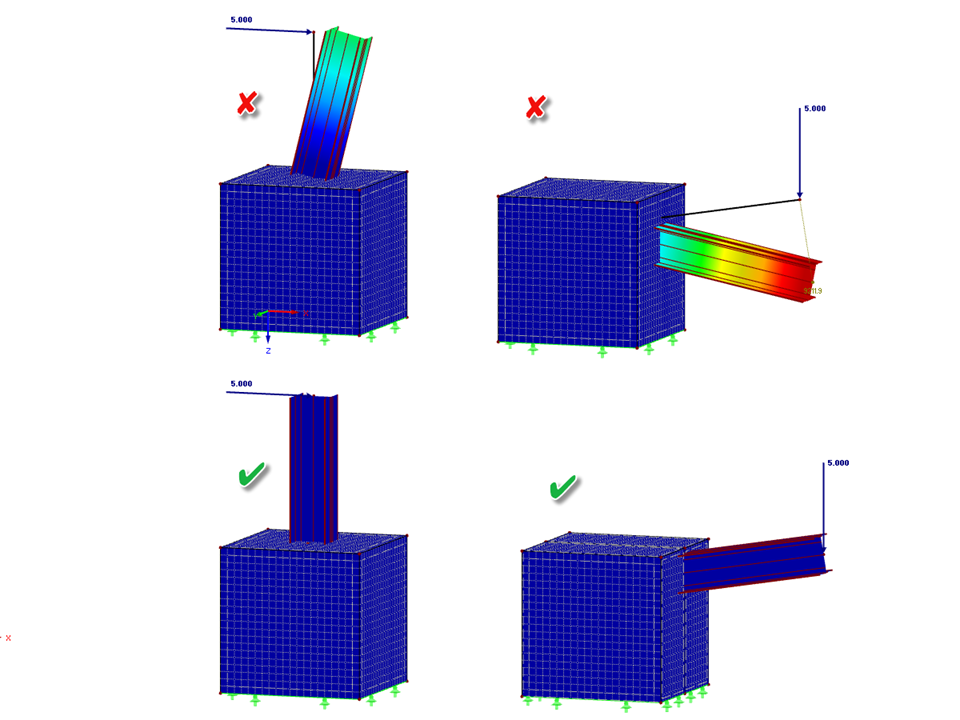

Pręt z połączeniem do bryły
| Liczba węzłów | 49 |
| Liczba linii | 66 |
| Liczba prętów | 9 |
| Liczba powierzchni | 29 |
| Ilość brył | 5 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 10,344 t |
| Wymiarowanie | 4,000 x 4,500 x 1,500 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
