Frage

Kann man Stäbe mit Volumenelementen koppeln?


Antwort:

Ein 1D-Element (Stab) kann nicht direkt in die 3D-Elemente des Volumens integriert werden. Es gibt jedoch Hilfsmittel, die eine Kopplung ermöglichen.

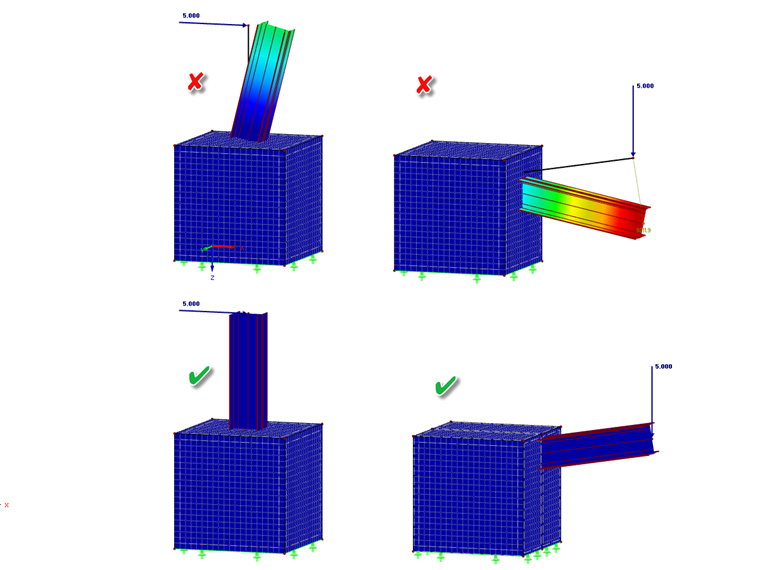

Soll ein schlankes Bauteil (Stab) mit einem massiven Bauteil (Volumenkörper) verbunden werden, so muss bei der Modellierung auf die richtige Kopplung dieser Elemente geachtet werden.

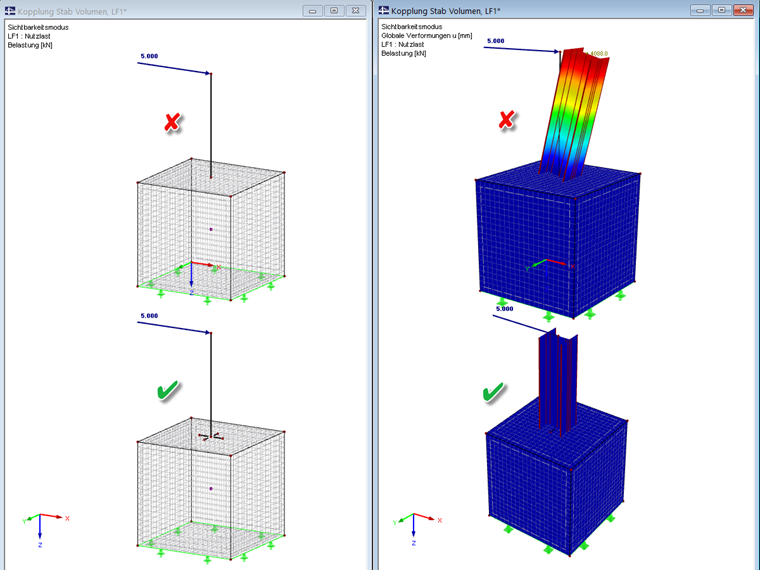

1. Wird beispielsweise eine Stütze mit Stirnplatte biegesteif auf ein Einzelfundament geschraubt, kann dies mittels eines "Anschlusskreuzes" umgesetzt werden. Damit können die problematischen Rotationsfreiheitsgrade über Translationsfreiheitsgrade übertragen werden. Die Abmessungen des "Anschlusskreuzes" sollten dabei in etwa den Querschnittsabmessungen entsprechen.

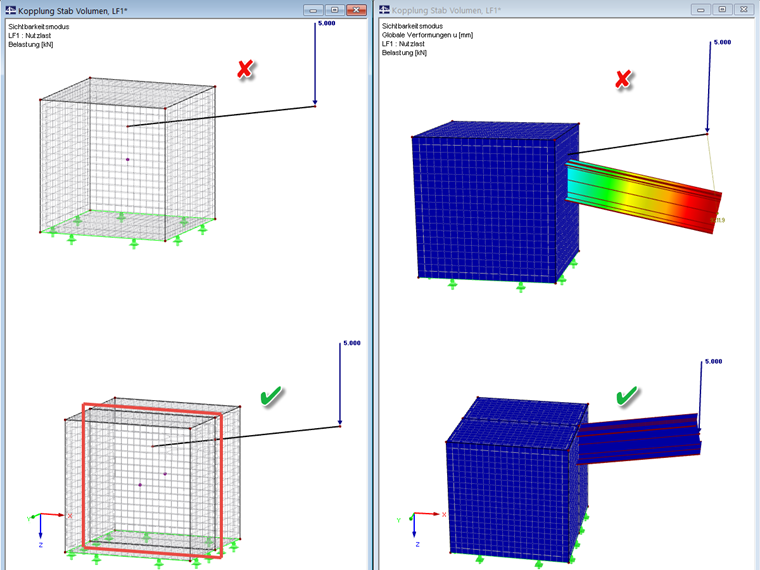

2. Wird zum Beispiel ein Stab in ein Einzelfundament einbetoniert, so sollte das Volumen in der Ebene des Stabes geteilt werden, damit die Verbindung zwischen dem Stab und der Begrenzungsfläche und somit auch mit dem Volumen gewährleistet ist.
