Instrukcja online programu RFEM | Powierzchnie

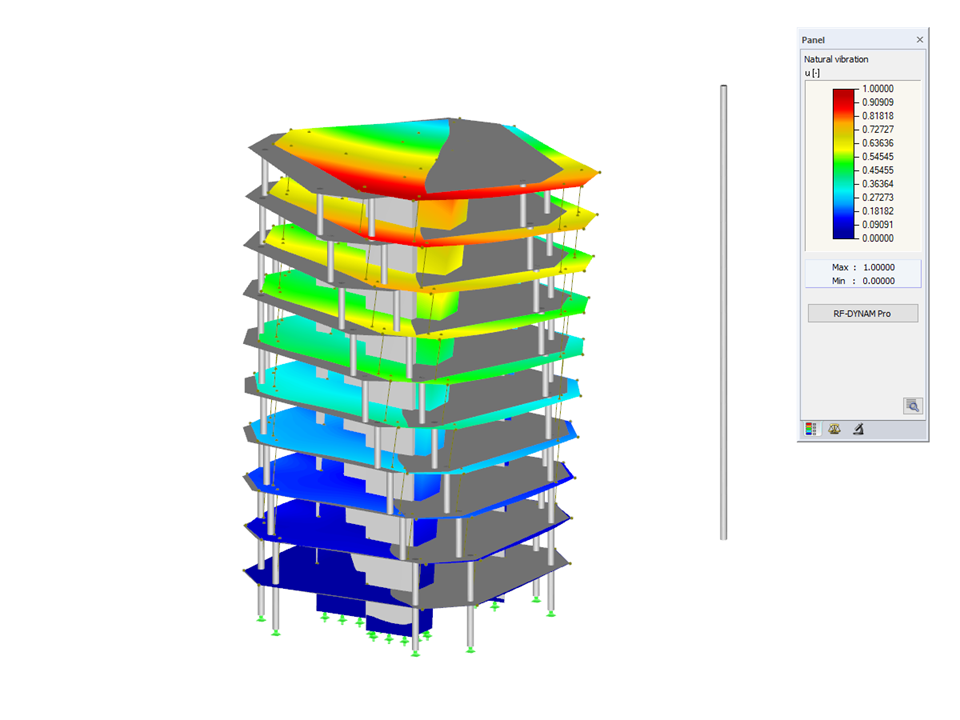

Konstrukcja z analizą spektrum odpowiedzi NBC 2015 modelowana w RFEM. Webinarium, o którym mowa w poniższym linku, demonstruje przepływ pracy w celu przeprowadzenia analizy spektrum odpowiedzi wg do NBC 2015 z wykorzystaniem modułów dodatkowych RF-DYNAM Pro.
Budynek z betonu zbrojonego | Analiza spektrum odpowiedzi modalnej | NBC 2015
| Liczba węzłów | 364 |
| Liczba linii | 391 |
| Liczba prętów | 90 |
| Liczba powierzchni | 100 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 4494,363 t |
| Wymiarowanie | 24,413 x 35,000 x 42,207 m |
