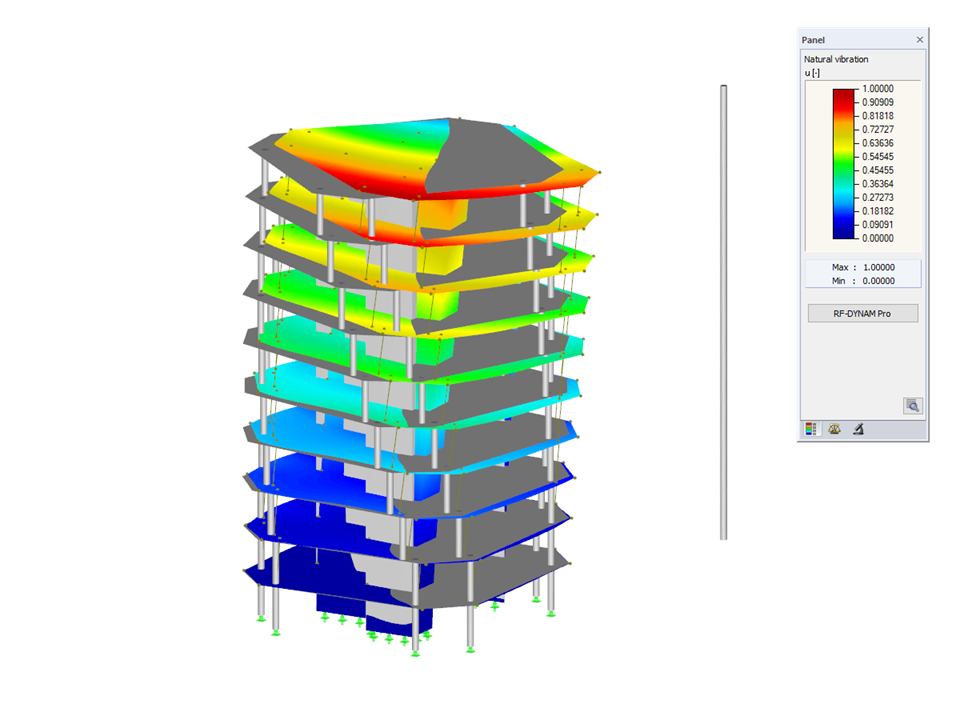

Antwortspektrenverfahren-Struktur nach NBC 2015 modelliert in RFEM. Das Webinar im unteren Link zeigt den Bemessungsablauf beim Antwortspektrenverfahren nach NBC 2015 unter Verwendung der Zusatzmodule von RF-DYNAM Pro.
Stahlbetongebäude | Modales Antwortspektrenverfahren | NBC 2015
| Anzahl Knoten | 364 |
| Anzahl Linien | 391 |
| Anzahl Stäbe | 90 |
| Anzahl Flächen | 100 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 4494,363 t |
| Abmessungen | 24,413 x 35,000 x 42,207 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
