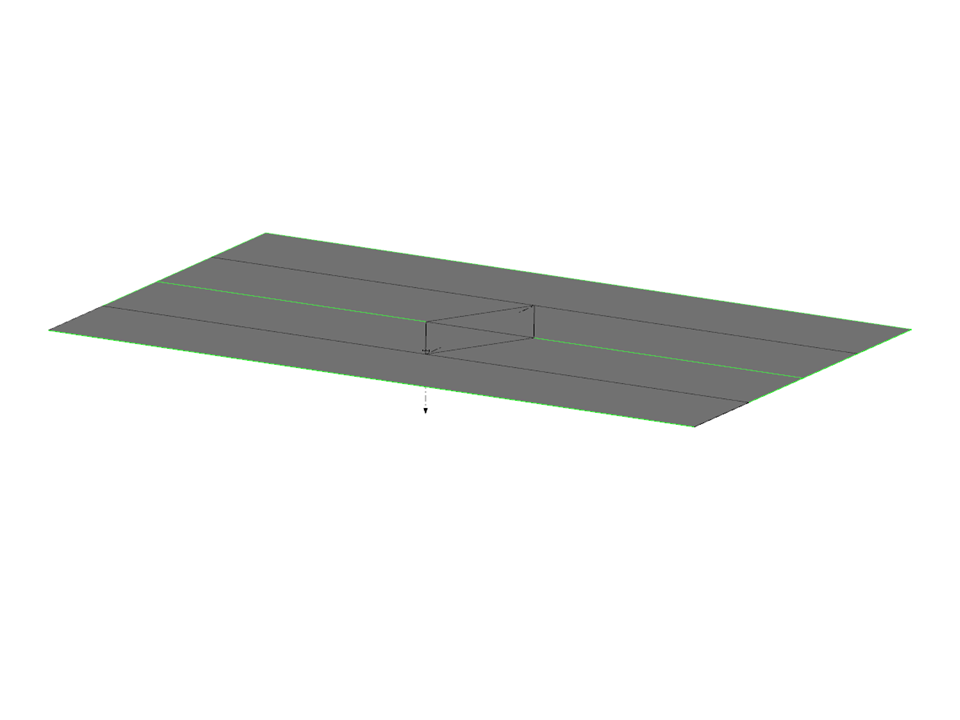

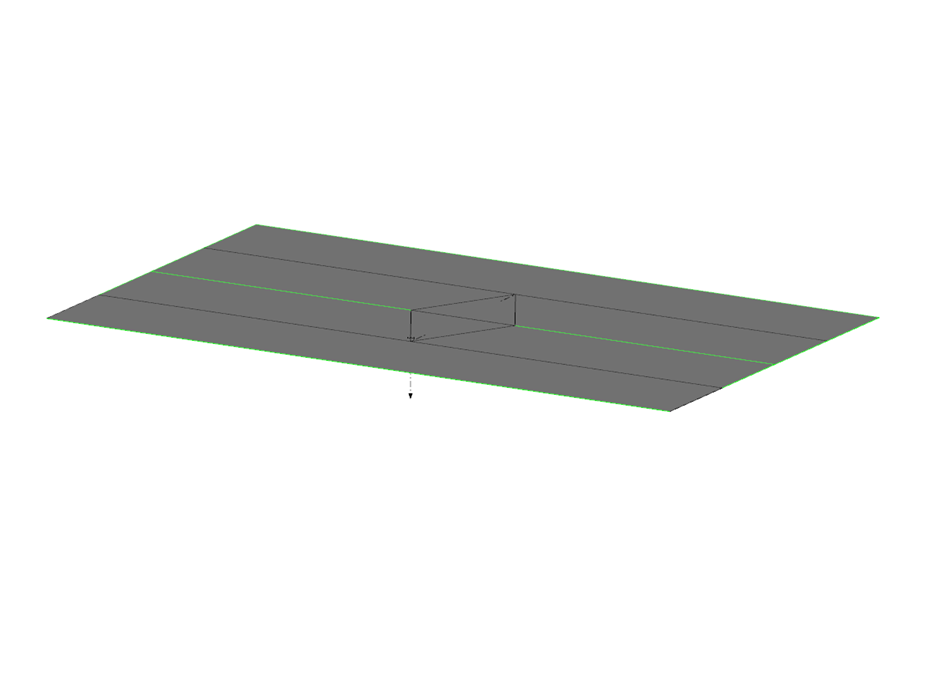

Płyta z przerwaną podporą | Artykuł techniczny 001663 w bazie wiedzy
| Liczba węzłów | 16 |
| Liczba linii | 23 |
| Liczba prętów | 3 |
| Liczba powierzchni | 1 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 8 |
| Liczba kombinacji wyników | 4 |
| Ciężar całkowity | 252,000 t |
| Wymiarowanie | 24,000 x 0,000 x 14,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
