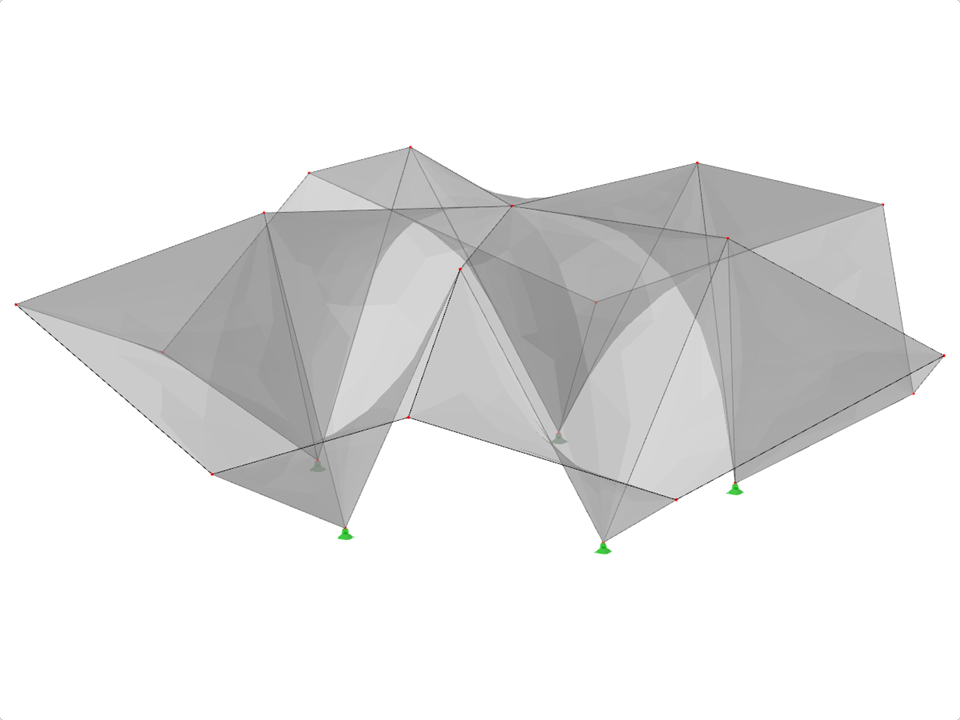

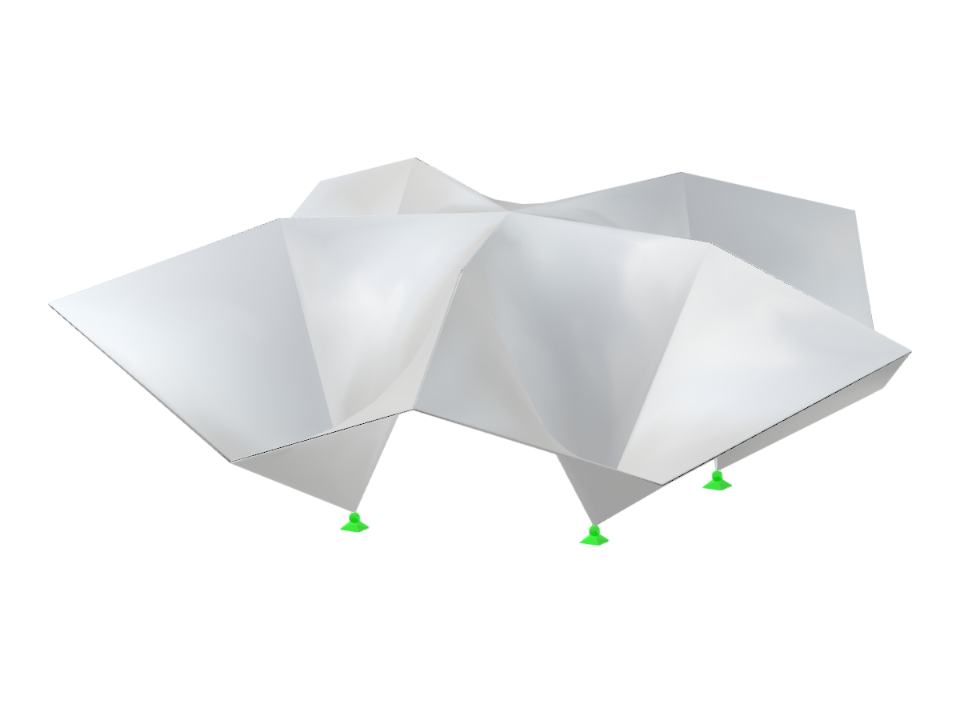

Model nr 2129 | SHH074 | Powłoki antyklastyczne

Wprowadzanie poprzez liczbę boków wielokąta podpory (5 lub więcej), jego długość i wysokość.

(0)

0 na 5 gwiazdek

5 gwiazdek		0
4 gwiazdki		0
3 gwiazdki		0
2 gwiazdki		0
1 gwiazdka		0

SHH074 | Powłoki antyklastyczne

Wersja pliku

Parametry bloku mogą być edytowane dynamicznie
Liczba węzłów	21
Liczba linii	35
Liczba prętów	0
Liczba powierzchni	15
Ilość brył	0
Ilość przypadków obciążenia	1
Ilość KO	0
Liczba kombinacji wyników	0
Ciężar całkowity	276,486 t
Wymiarowanie	30,777 x 10,000 x 32,361 m

Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
