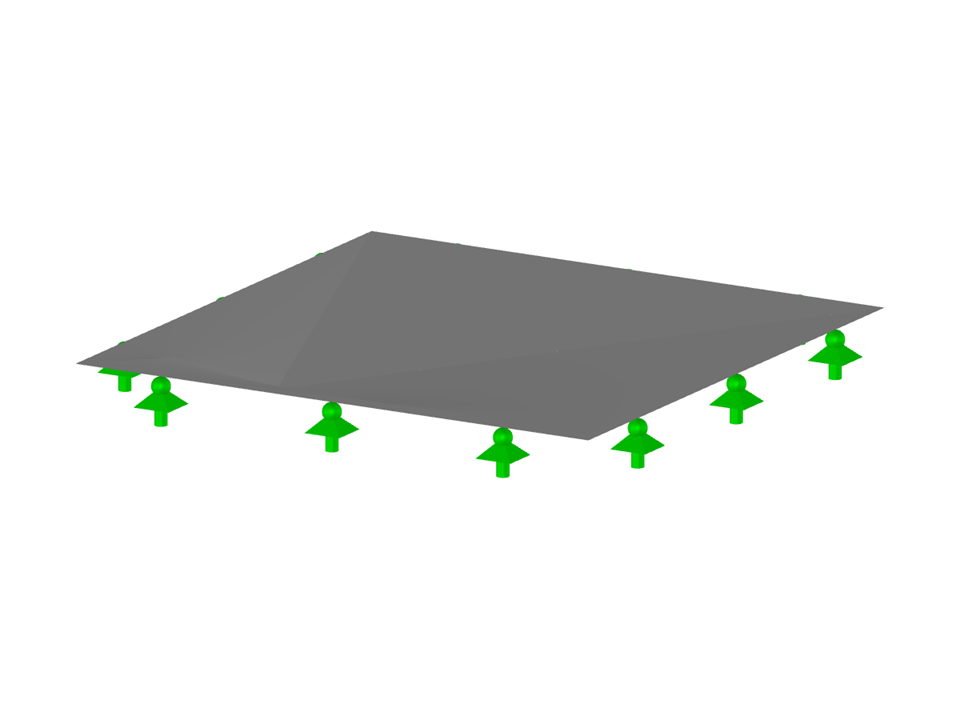

Model demonstruje wizualizację jakości siatki MES na stropie żelbetowym w RFEM. Ilustruje zastosowanie zagęszczenia siatki do identyfikacji różnic jakościowych w obrębie siatki MES. Przedstawienie graficzne pokazuje kolorowe gradacje uwydatniające lokalne wpływy jakości i strefy zagęszczenia siatki. Istotne parametry to: strop żelbetowy, siatka MES, zagęszczenie siatki i jakość siatki MES.
Model wykorzystany w
Kontrola jakości MES płyty żelbetowej
| Liczba węzłów | 8 |
| Liczba linii | 11 |
| Liczba powierzchni | 5 |
| Ciężar całkowity | 0,037 t |
| Wymiary (metryczne) | 0,303 x 0,306 x 0,061 m |
| Wymiary (imperialne) | 0.99 x 1 x 0.2 feet |
| Wersja programu | 5.23.02 |
