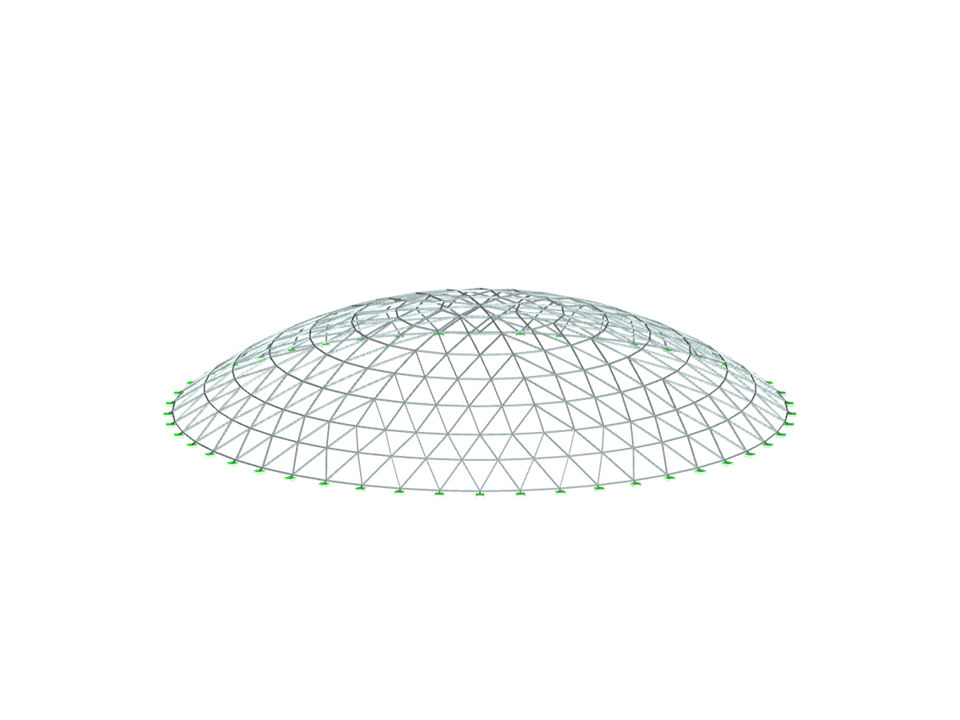

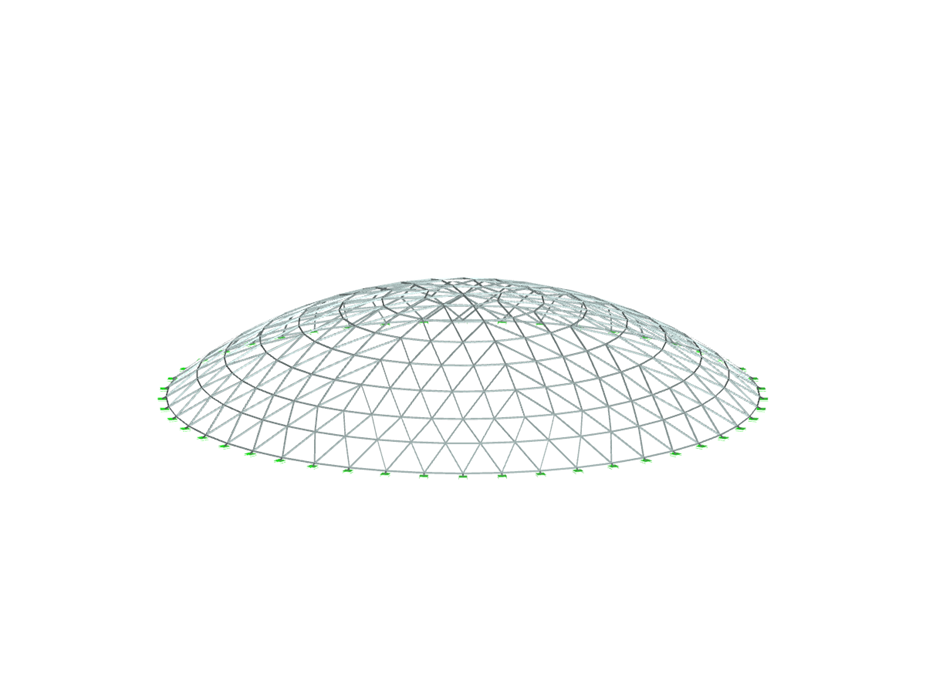

Model przedstawia kopułę swobodnie podpartą, wykonaną z aluminiowych przekrojów, zaprojektowaną zgodnie z normami amerykańskimi i europejskimi.
Aluminiowa kopuła pokrywy zbiornika oleju i gazu
| Liczba węzłów | 322 |
| Liczba linii | 792 |
| Liczba prętów | 792 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 4 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 5 |
| Ciężar całkowity | 12,213 t |
| Wymiarowanie | 81,222 x 42,623 x 57,436 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
