Stalowy szynoprzewód solarny z przekrojów stalowych formowanych na zimno, wraz z wymiarowaniem zgodnie z Eurokodem 3

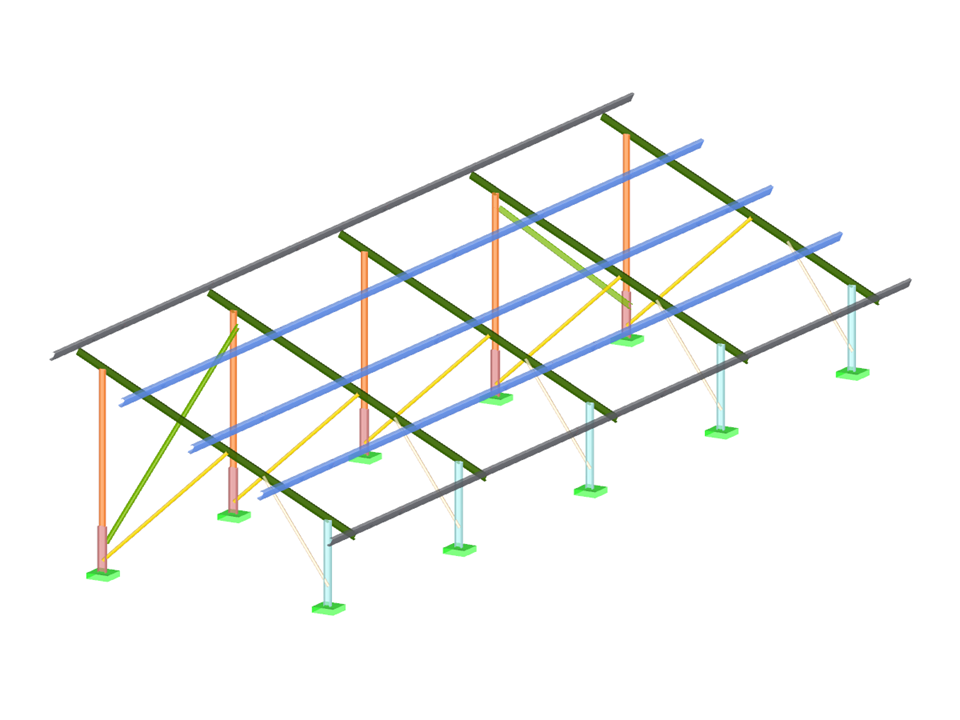

Stalowa szyna słoneczna
| Liczba węzłów | 135 |
| Liczba linii | 142 |
| Liczba prętów | 142 |
| Ilość przypadków obciążenia | 12 |
| Ilość KO | 180 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 0,346 t |
| Wymiarowanie | 4,095 x 15,037 x 3,007 m |
| Wersja programu | 5.25.01 |
