Plik do pobrania zawiera sparametryzowany model zapisany jako blok (plik typu *.rfs lub *.rf6). Więcej informacji na temat sparametryzowanych modeli i bloków można znaleźć w krótkim tutorialu wideo - SVT 010 | Tworzenie i importowanie bloków - patrz link poniżej.
Model został stworzony przez zespół techniczny Dlubal Latam.
5 gwiazdek | ||
4 gwiazdki | ||
3 gwiazdki | ||
2 gwiazdki | ||
1 gwiazdka |

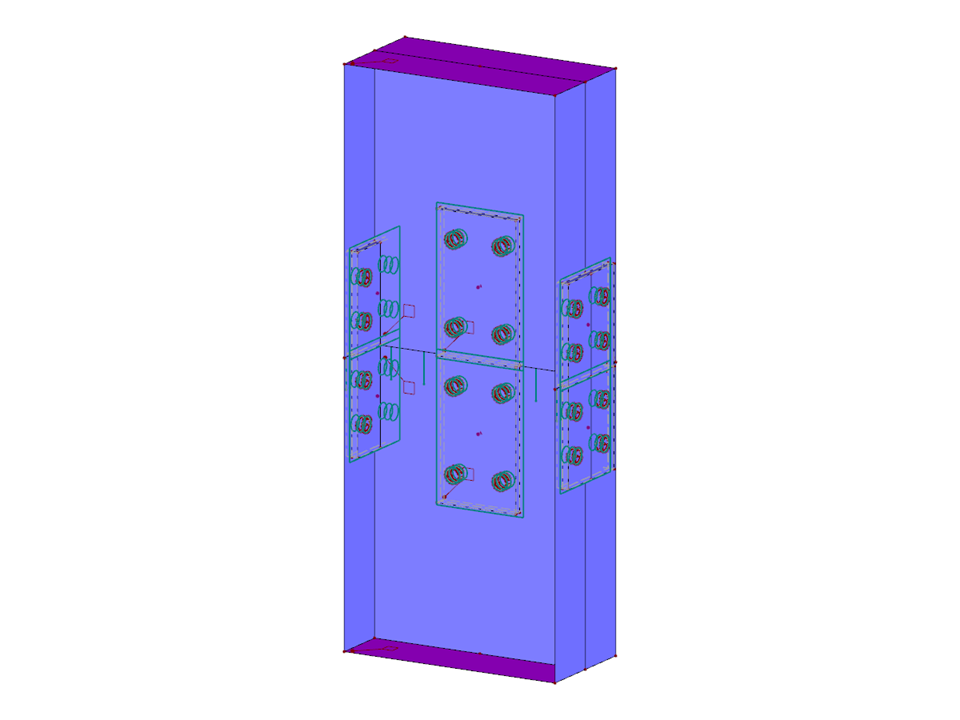

Połączenie czołowe słupów
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 234 |
Liczba linii | 307 |
Liczba prętów | 48 |
Liczba powierzchni | 188 |
Ilość brył | 12 |
Ilość przypadków obciążenia | 0 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,089 t |
Wymiary (metryczne) | 0,422 x 1,000 x 0,200 m |
Wymiary (imperialne) | 1.38 x 3.28 x 0.66 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
