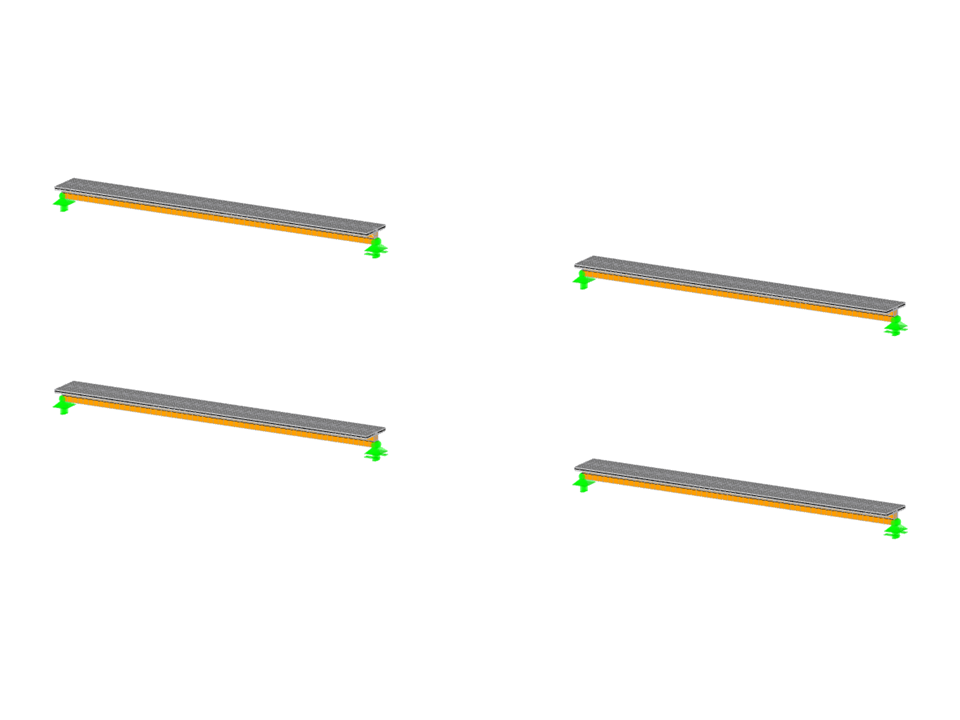

Interakcja częściowa - metody modelowania

Model

7. października 2021

002708

Belki | belka jednoprzęsłowa

Opis

Praca dyplomowa 000449 | Interakcja częściowa - metody modelowania

Model zastosowany w

Praca dyplomowa 000449 | Interakcja częściowa - metody modelowania

Słowa kluczowe

Połączenie Częściowa interakcja Metoda Gamma Metoda analogii ścinania Kreuzinger Metoda szkieletowa Rautenstrauch Belka zespolona DIN 1052 Kompozyt drewniano-betonowy Płyta zespolona drewniano-betonowa Podłoga TCC

Skomentuj...

0 Komentarz

Liczba węzłów 64
Liczba linii 104
Ilość powierzchni 40
Ilość brył 4
Ilość przypadków obciążenia 2
Ilość KO 2
Ciężar całkowity 2,540 t
Wymiarowanie 16.000 x 0.625 x 3.630 m²
Wersja programu 5.23.02

0 0

Wyłączenie odpowiedzialności

Pobieranie modeli do analizy statyczno-wytrzymałościowej

Ten model konstrukcyjny można pobrać i wykorzystać w celach szkoleniowych lub w swoich projektach. Nie przejmujemy jednak żadnej gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modelu.
