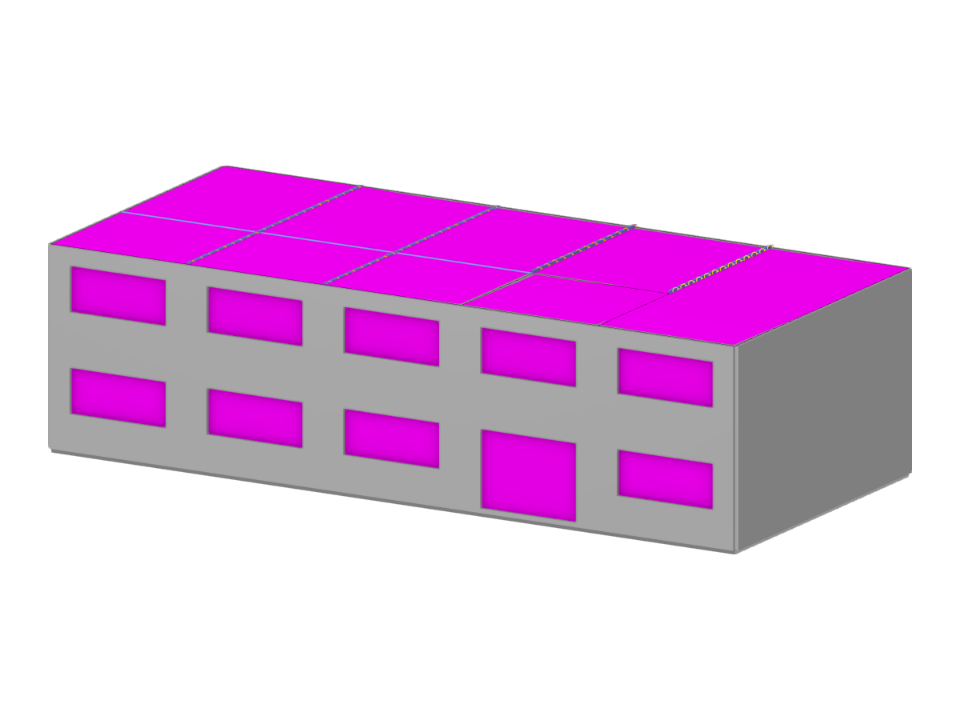

Budynek z betonu zbrojonego
| Liczba węzłów | 136 |
| Liczba linii | 166 |
| Liczba prętów | 30 |
| Liczba powierzchni | 41 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 619,549 t |
| Wymiarowanie | 25,000 x 6,680 x 11,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
