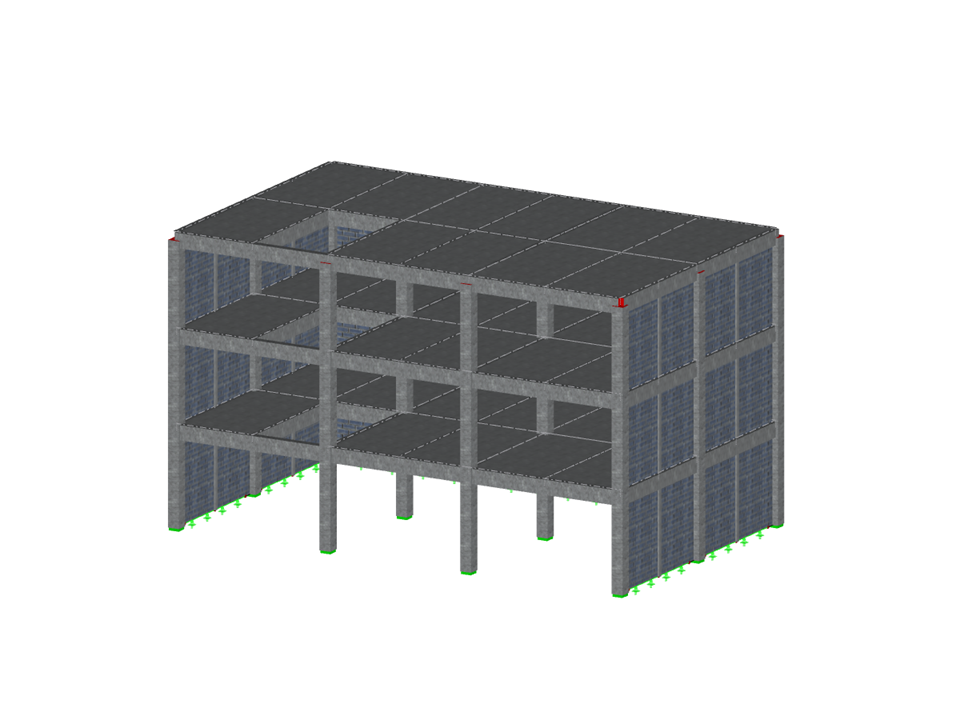

Modelo de edificio en RFEM (© SIE.istmo Servicio de Ingeniería Estructural)

Budynek z betonu i muru

Obliczenia konstrukcyjne:
inż. Miguel Angel Ulloa Castillejos
SIE.istmo Servicio de Ingeniería Estructural
El Espinal, Oax. Meksyk

(0)

0 na 5 gwiazdek

5 gwiazdek		0
4 gwiazdki		0
3 gwiazdki		0
2 gwiazdki		0
1 gwiazdka		0

Budynek z betonu i muru

Pobranie niemożliwe Projekt klienta / Tylko do wyświetlania

Liczba węzłów	108
Liczba linii	193
Liczba prętów	165
Liczba powierzchni	54
Ilość przypadków obciążenia	3
Liczba kombinacji wyników	4
Ciężar całkowity	328,610 t
Wymiarowanie	16,608 x 10,208 x 9,629 m
Wersja programu	5.26.02
