Drabina z podporą cierną

Model do pobrania

13. czerwca 2022

003491

Alex Bacon

RFEM 6

Pręty

Konstrukcje drewniane | Ogólne informacje

Opis

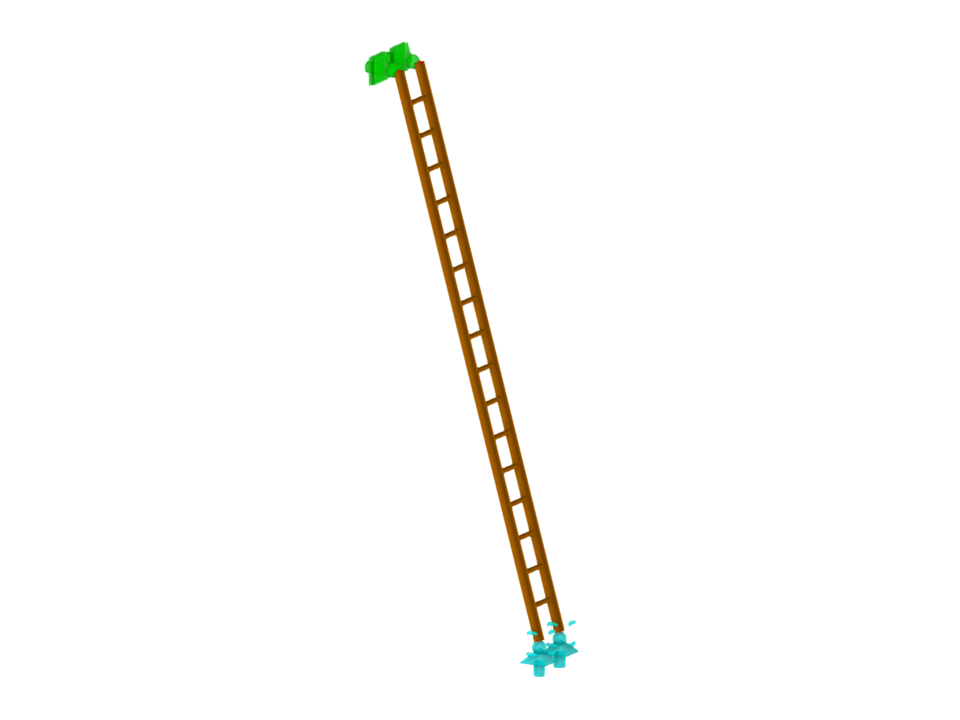

Pobierz model drabiny z podporą cierną tutaj i otwórz go w programie RFEM dla elementów skończonych.

Model ten zostanie wykorzystany podczas bezpłatnego szkolenia online z obsługi oprogramowania MES konstrukcji, RFEM 6 | Wprowadzenie do MES dla studentów.

Słowa kluczowe

drabina Pręty Drewno MES

Skomentuj...

0 Komentarz

Liczba węzłów 36
Liczba linii 18
Liczba prętów 18
Ilość powierzchni 0
Ilość brył 0
Ilość przypadków obciążenia 16
Ilość KO 0
Ilość kombinacji wyników 0
Ciężar całkowity 0,030 t
Wymiarowanie 1401 x 4904 x 0,350 m²

0 0

Wyłączenie odpowiedzialności

Pobieranie modeli do analizy statyczno-wytrzymałościowej

Ten model konstrukcyjny można pobrać i wykorzystać w celach szkoleniowych lub w swoich projektach. Nie przejmujemy jednak żadnej gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modelu.
