Download the model of Ladder with Friction Support here and open it with the finite element program RFEM.
This model will be used in the Free online basic training of the structural FEA software RFEM 6 | Introduction to FEM for students.

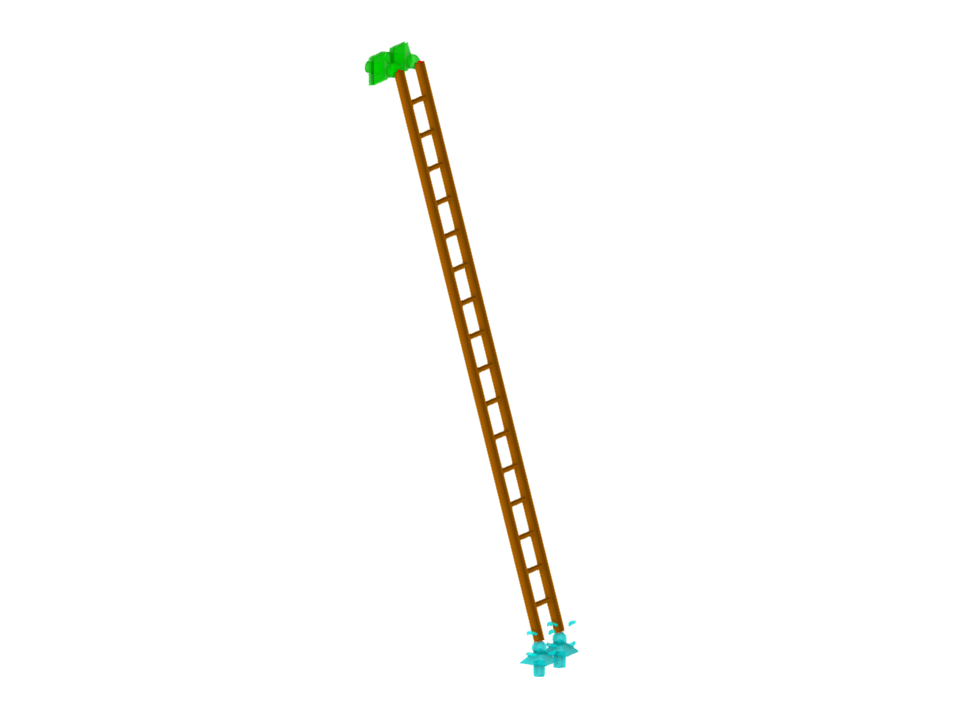

Žebřík s třecí podporou
| Počet uzlů | 36 |
| Počet linií | 18 |
| Počet prutů | 18 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 16 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,030 t |
| Rozměry | 1,401 x 4,904 x 0,350 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Funkce programu
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje.
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
