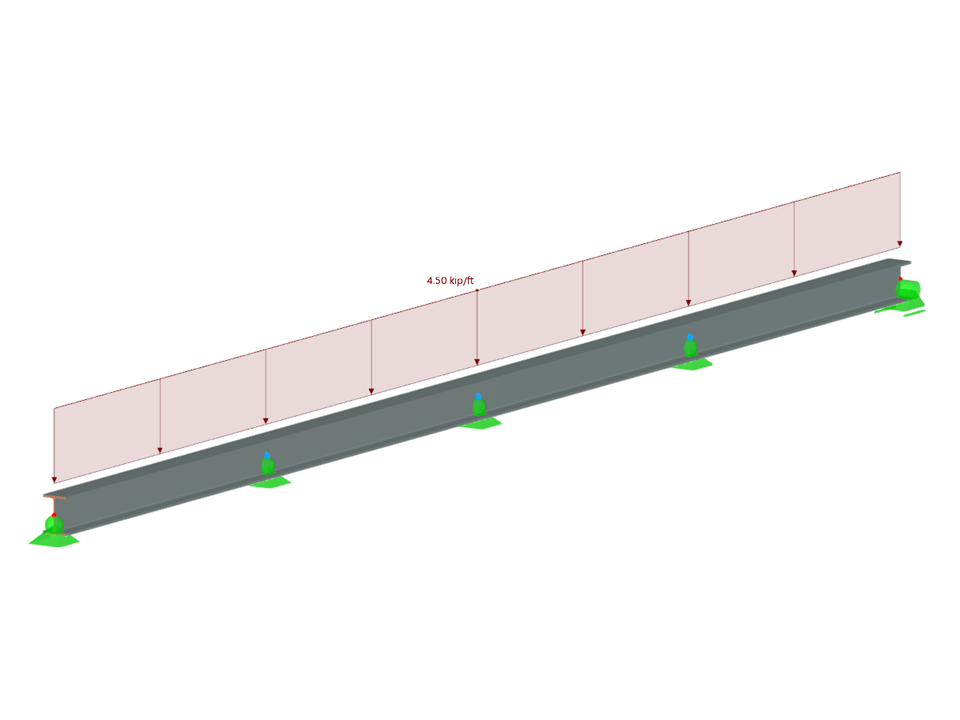

ADM Beam Model for KB 001752 | Local Buckling of Flexural Members per ADM 2020 in RFEM 6
Przykład elementu podatnego ADM
Liczba węzłów | 15 |
Liczba linii | 3 |
Liczba prętów | 3 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 1 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,080 t |
Wymiarowanie | 0,000 x 3,048 x 4,877 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
