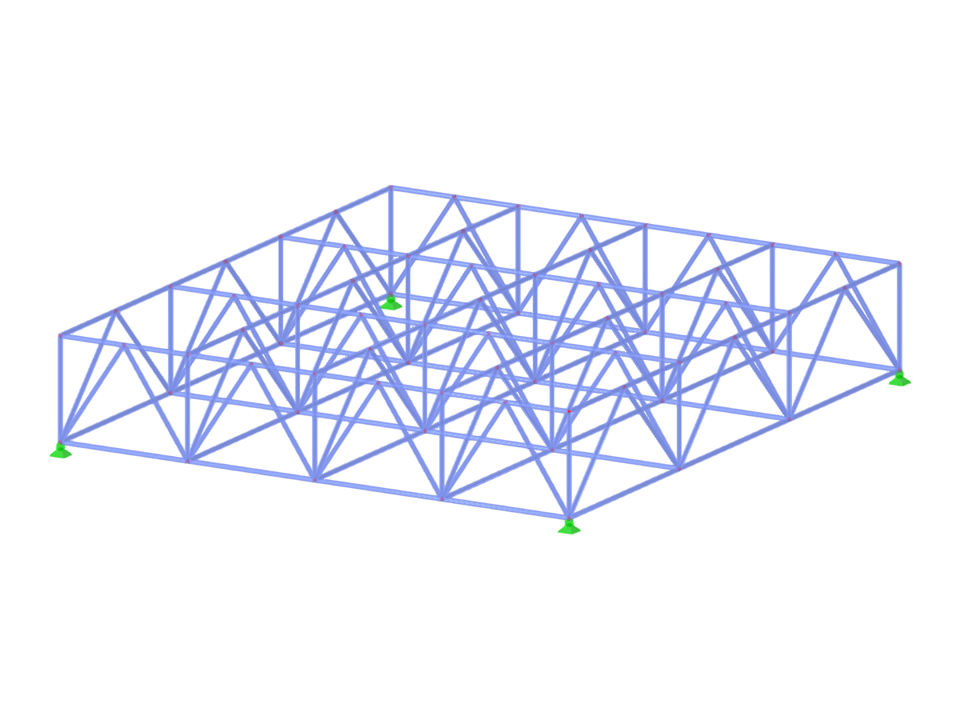

Kratownica przestrzenna
Płaski system kratownic przestrzennych składający się z prostokątnych graniastosłupów.
System z podwójną kratownicą pionowych graniastosłupów
- Bez kratownic (stężenia)
SPT002 | Kratownica przestrzenna
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 71 |
| Liczba linii | 175 |
| Liczba prętów | 175 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 1,695 t |
| Wymiarowanie | 8,000 x 1,500 x 9,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
