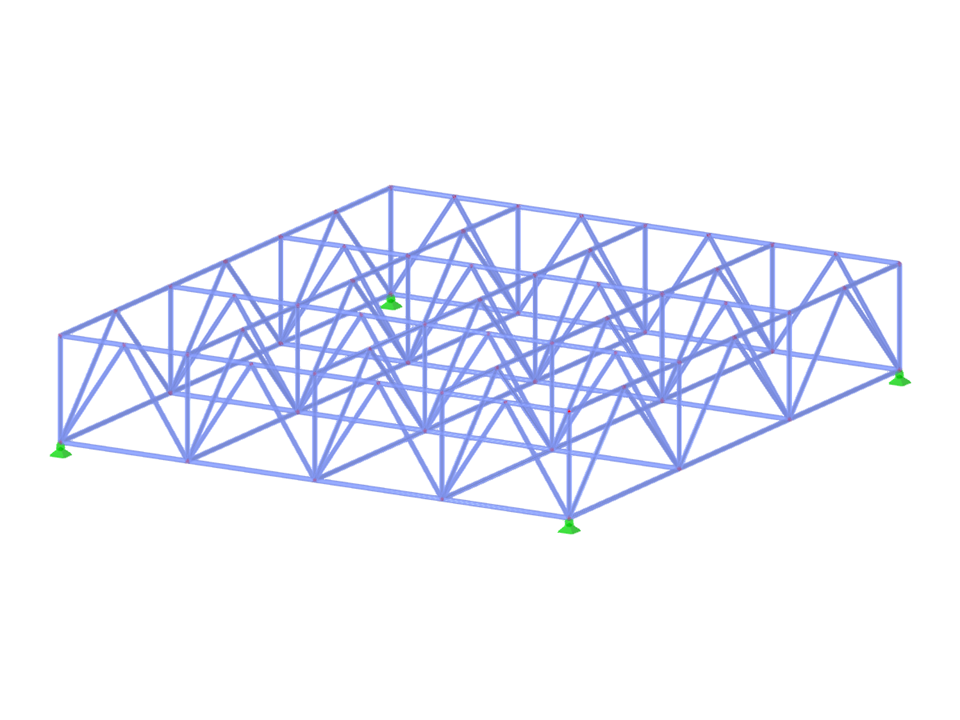

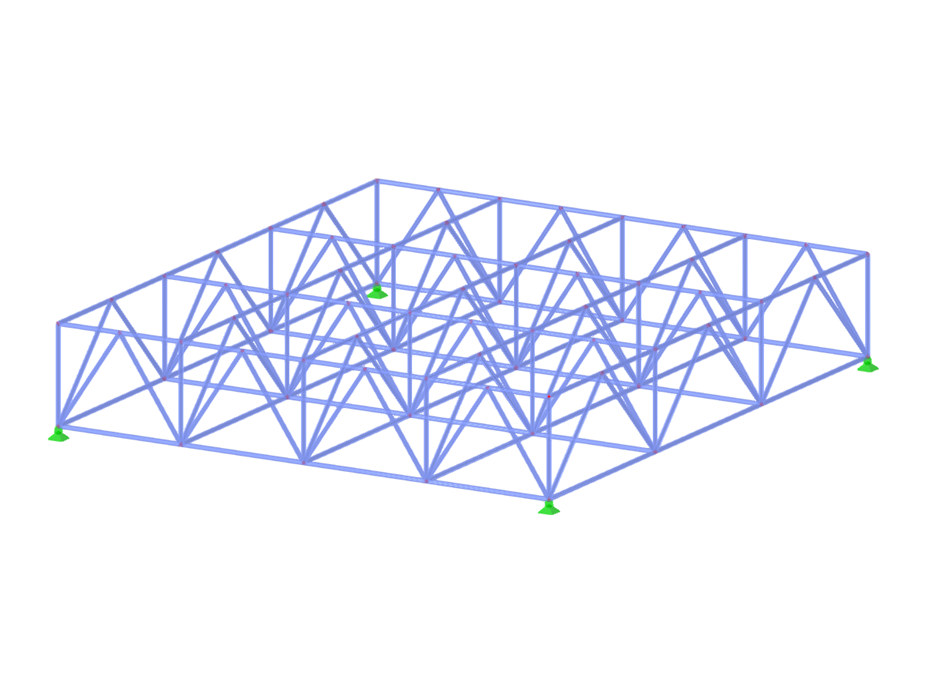

Prostorový příhradový vazník
Plochý prostorový příhradový systém složený z pravoúhlých hranolů.
Systém s dvojitým příhradovým nosníkem svislých hranolů
- Postranní příhradové nosníky (ztužení) nejsou součástí dodávky
SPT002 | 3D příhradová konstrukce
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 71 |
Počet linií | 175 |
Počet prutů | 175 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 1,695 t |
Rozměry | 8,000 x 1,500 x 9,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
