Instrukcja online programu RFEM | Powierzchnie

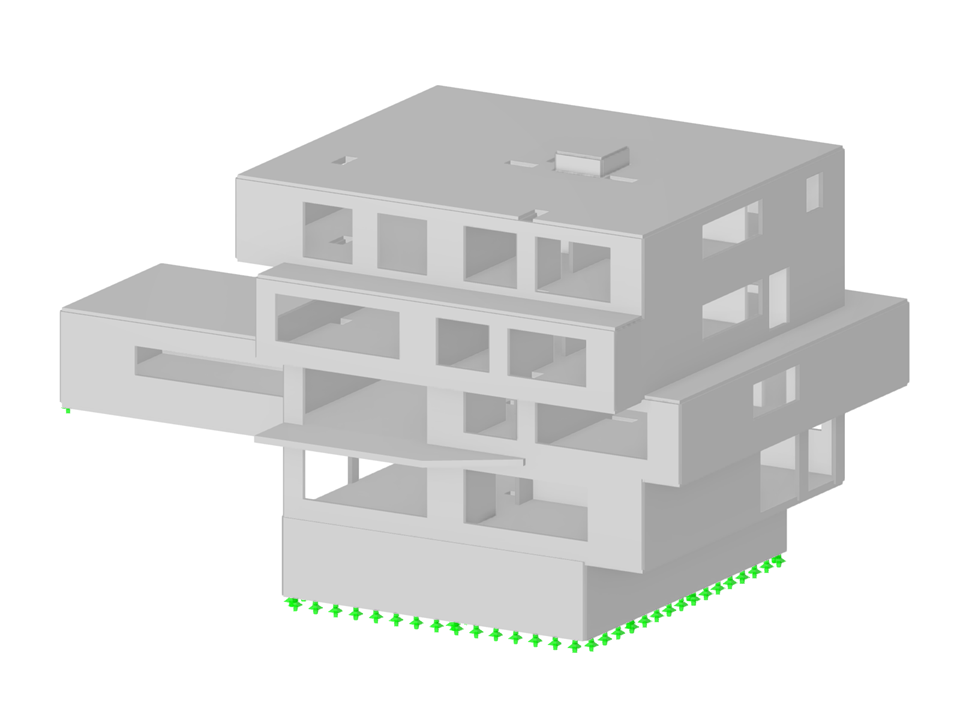

Budynek z betonu zbrojonego
| Liczba węzłów | 559 |
| Liczba linii | 773 |
| Liczba prętów | 0 |
| Liczba powierzchni | 97 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 1666,443 t |
| Wymiarowanie | 31,500 x 16,130 x 19,255 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Funkcja produktu
Funkcja produktu
Wydarzenie
Funkcja produktu
![Rozpiętości na podstawie Rysunku 5.2 z [1]](/pl/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Masz indywidualne przekroje słupów lub ścianki ustawione pod kątem, a potrzebujesz obliczeń na przebicie?
Nie ma problemu. W programie RFEM 6 można przeprowadzać obliczenia na przebicie nie tylko dla przekrojów prostokątnych i okrągłych, ale także dla dowolnego kształtu przekroju.
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia przeprowadzenie uproszczonych obliczeń odporności ogniowej według EN 1992-1-2 dla słupów (Przekrój 5.3.2) i belek (Sekcja 5.6).
W przypadku uproszczonych obliczeń odporności ogniowej dostępne są następujące metody weryfikacji:
- Słupy: Minimalne wymiary przekroju prostokątnego i okrągłego wg tabeli 5.2a oraz równania 5.7 do obliczania czasu ekspozycji pożarowej
- Belki: Minimalne wymiary i odległości między środkami zgodnie z Tabelą 5.5 i Tabelą 5.6
Siły wewnętrzne do obliczeń odporności ogniowej można wyznaczyć przy użyciu dwóch metod.
- 1: W tym przypadku siły wewnętrzne z wyjątkowej sytuacji obliczeniowej są bezpośrednio uwzględniane w obliczeniach.
- 2: Siły wewnętrzne z obliczeń w temperaturze normalnej są redukowane za pomocą współczynnika Eta,fi (ηfi) i są następnie wykorzystywane do obliczeń odporności ogniowej.
Ponadto istnieje możliwość modyfikacji rozstawu osi zgodnie z równ. 5.5.
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia wymiarowanie prętów i powierzchni ze względu na zmęczenie zgodnie z EN 1992-1-1, rozdział 6.8.
W przypadku obliczeń zmęczenia można opcjonalnie wybrać dwie metody lub poziomy obliczeniowe w konfiguracjach obliczeniowych:
- Poziom obliczeniowy 1: Obliczenia uproszczone wg. do 6.8.6 i 6.8.7(2) Kryterium uproszczone jest stosowane dla częstych kombinacji oddziaływań zgodnie z EN 1992-1-1, rozdział 6.8.6 (2) oraz EN 1990, równ. (6.15b) wraz z obciążeniami od ruchu drogowego w stanie użytkowalności. Dla stali zbrojeniowej sprawdzany jest maksymalny zakres naprężeń zgodnie z 6.8.6. Naprężenie ściskające w betonie jest określane za pomocą górnego i dolnego dopuszczalnego naprężenia zgodnie z 6.8.7(2).
- Poziom analizy 2: Obliczanie równoważnego naprężenia niszczącego zgodnie z 6.8.5 i 6.8.7(1) (uproszczone obliczenia na zmęczenie): Obliczenia z wykorzystaniem zakresów równoważnych naprężeń niszczących są przeprowadzane dla kombinacji zmęczeniowych, zgodnie z EN 1992-1-1, rozdział 6.8.3, równ. (6.69) o specyficznie zdefiniowanym oddziaływaniu cyklicznym Qfat .
W rozszerzeniu Projektowanie konstrukcji betonowych można przeprowadzać obliczenia sejsmiczne dla prętów żelbetowych zgodnie z EC 8. Są to między innymi następujące funkcje:
- Konfiguracje obliczeń sejsmicznych
- Rozróżnianie klas ciągliwości DCL, DCM, DCH
- Możliwość przeniesienia współczynnika odpowiedzi z analizy dynamicznej
- Sprawdzenie wartości granicznej współczynnika odpowiedzi
- Weryfikacja nośności dla "Wytrzymały słup - słaba belka"
- Uszczegółowienie i reguły szczególne dla współczynnika ciągliwości krzywizny
- Uszczegółowienie i reguły szczególne dla ciągliwości lokalnej
Program główny
Nowa generacja oprogramowania wykorzystującego MES służy do analizy statyczno -wytrzymałościowej 3D prętów, powierzchni i brył.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia różne kontrole obliczeń zgodnie z międzynarodowymi normami. Możliwe jest projektowanie prętów, powierzchni i słupów, a także przeprowadzanie analizy przebicia i odkształcenia.
Rozszerzenie
Rozszerzenie Analiza etapów budowy (CSA) umożliwia uwzględnienie procesu budowy konstrukcji (prętowych, powierzchniowych i bryłowych) w programie RFEM.
Rozszerzenie
Dokładne określenie warunków gruntowych znacząco wpływa na jakość analizy statyczno-wytrzymałościowej budynków.
Rozszerzenie
Rozszerzenie Analiza modalna umożliwia obliczanie wartości własnych, częstotliwości i okresów drgań własnych dla modeli prętowych, powierzchniowych i bryłowych.
Rozszerzenie
Rozszerzenie zawiera obszerną bibliotekę akcelerogramów ze stref sejsmicznych, które można wykorzystać do wygenerowania spektrum odpowiedzi.
Rozszerzenie
Za pomocą rozszerzenia Analiza pushover można przeanalizować oddziaływania sejsmiczne na konkretny budynek, a tym samym ocenić, czy jest on w stanie wytrzymać trzęsienie ziemi.
Rozszerzenie
Informacje o kondygnacjach i całym modelu (środek ciężkości) są wyświetlane w tabelach i grafice.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji murowych dla RFEM umożliwia wymiarowanie konstrukcji murowych przy użyciu metody elementów skończonych. Został on opracowany w ramach projektu badawczego DDMaS - Digitalizacja wymiarowania konstrukcji murowych. Model materiałowy przedstawia nieliniowe zachowanie połączenia cegła-zaprawa w postaci modelowania w skali makro.
Rozszerzenie
Rozszerzenie Form-Finding znajduje optymalny kształt prętów poddanych działaniu sił osiowych i modeli powierzchniowych obciążonych rozciąganiem membranowym. Kształt jest określany na podstawie równowagi między siłą osiową pręta lub naprężeniem membranowym, a istniejącymi warunkami brzegowymi.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji stalowych umożliwia sprawdzenie stanu granicznego nośności i użytkowalności prętów stalowych zgodnie z różnymi normami.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji drewnianych umożliwia sprawdzenie stanu granicznego nośności, użytkowalności i odporności ogniowej prętów drewnianych zgodnie z różnymi normami.
Rozszerzenie
Rozszerzenie Powierzchnie wielowarstwowe umożliwia definiowanie wielowarstwowych konstrukcji powierzchniowych. Obliczenia można przeprowadzić z połączeniem ścinanym lub bez.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji aluminiowych umożliwia sprawdzanie stanu granicznego nośności i użytkowalności aluminiowych prętów zgodnie z różnymi normami.
