RFEM – Online-Handbuch Flächen
Laden Sie hier das Modell eines Gebäudes aus Stahlbeton herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM. Dieses Modell wird im Gratis-Webinar 'Schnittstellen in RFEM 6 kurz vorgestellt: Archicad und SAF' vom 15. November 2022 (deutsch, 16. November 2022 englisch) angewendet.

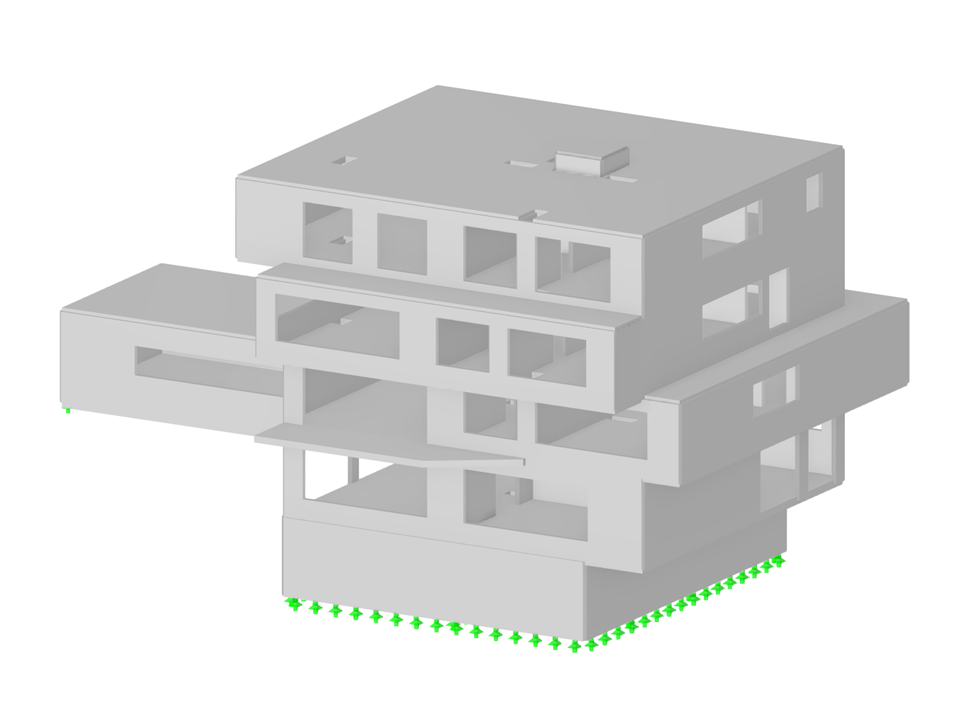

Gebäude aus Stahlbeton
| Anzahl Knoten | 559 |
| Anzahl Linien | 773 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 97 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1666.443 t |
| Abmessungen | 31.500 x 16.130 x 19.255 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
