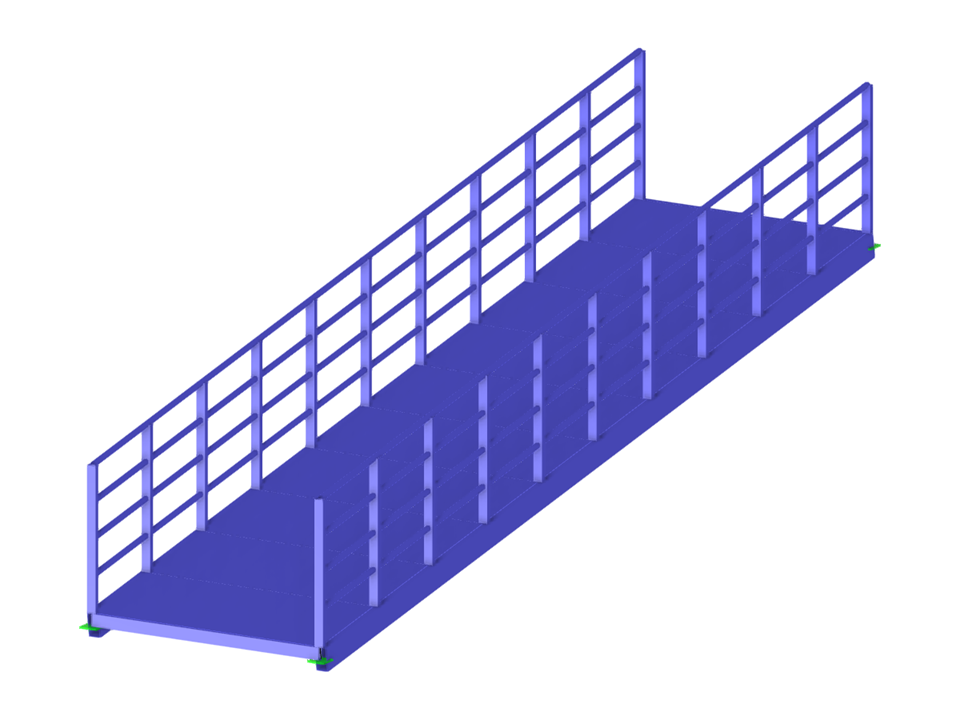

Rampa dla pieszych
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 122 |
| Liczba linii | 65 |
| Liczba prętów | 65 |
| Liczba powierzchni | 1 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 1 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 3,475 t |
| Wymiarowanie | 2,400 x 3,120 x 10,000 m |
