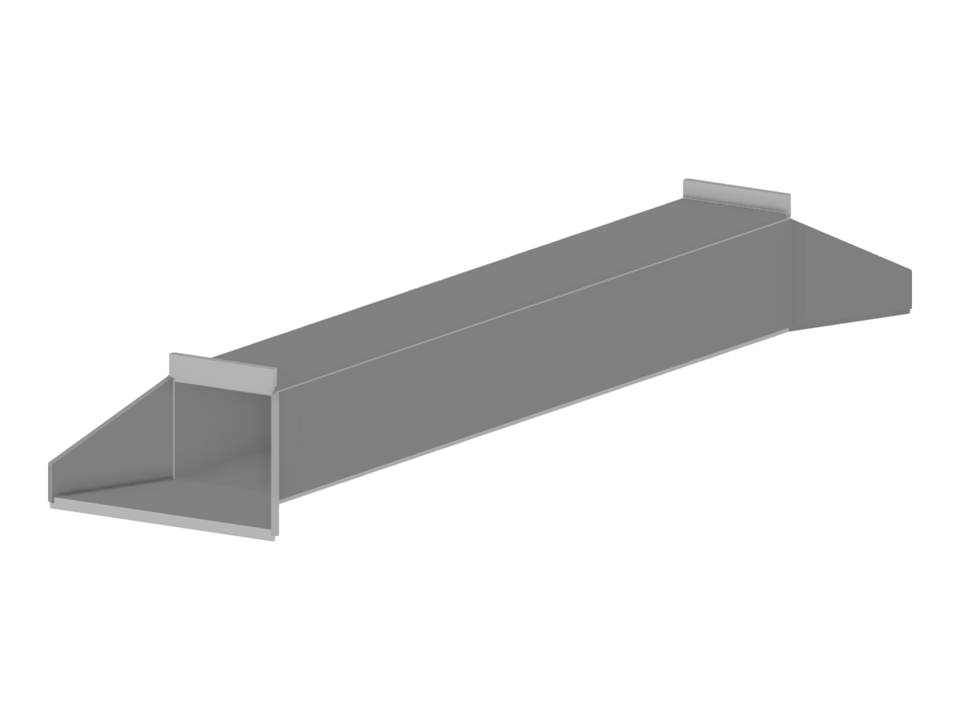

Parametryzacja geometrii betonowego przepustu kanalizacyjnego z rur prostokątnych.
- Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rf6).
Przepust kanalizacyjny
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 20 |
| Liczba linii | 32 |
| Liczba prętów | 0 |
| Liczba powierzchni | 12 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 165,673 t |
| Wymiarowanie | 9,973 x 3,800 x 25,758 m |
