004043

17.3.2023

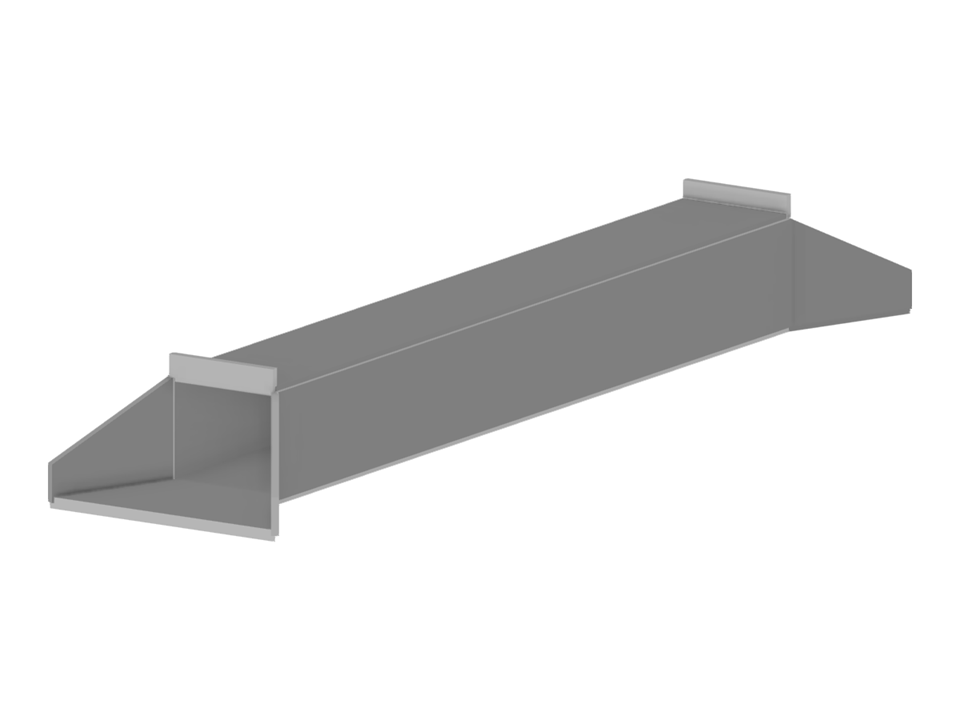

Parametrizace geometrie betonového kanalizačního propusti s obdélníkovým potrubím.

Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rf6).

Beton
Stoka

(0)

0 z 5 hvězdiček

5 hvězdiček		0
4 hvězdičky		0
3 hvězdičky		0
2 hvězdičky		0
1 hvězdička		0

Kanalizační propustek

Verze souboru

Dynamicky upravitelné parametry bloku
Počet uzlů	20
Počet linií	32
Počet prutů	0
Počet ploch	12
Počet těles	0
Počet zatěžovacích stavů	1
Počet kombinací zatížení	0
Počet kombinací výsledků	0
Celková hmotnost	165,673 t
Rozměry	9,973 x 3,800 x 25,758 m

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
