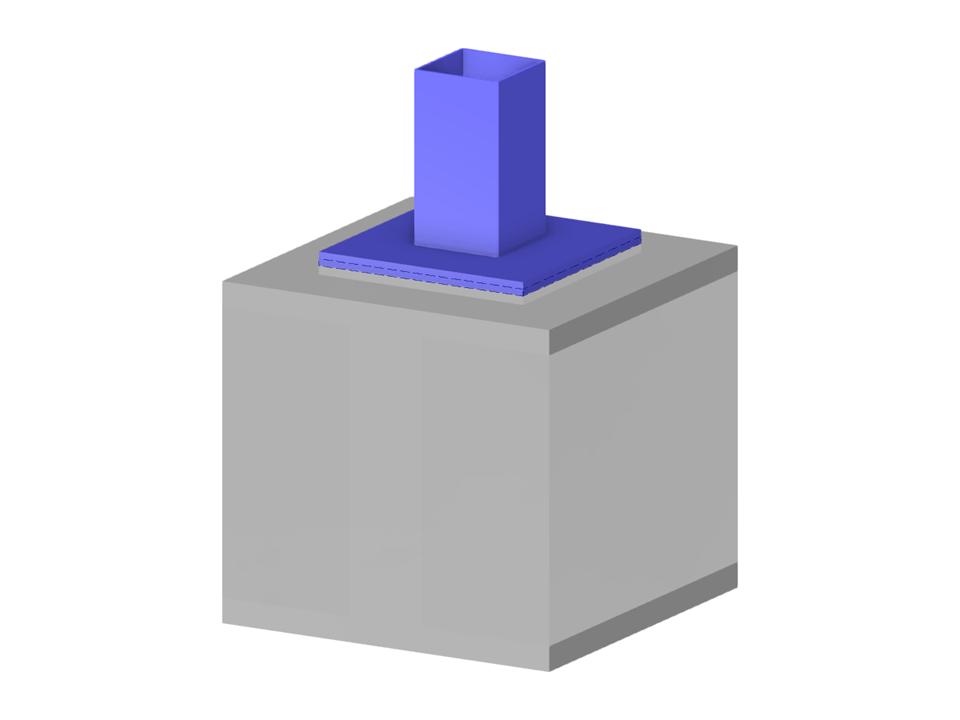

Parametryzacja geometrii kwadratowego stalowego słupa, płyty podstawy i bloku fundamentowego zamodelowanych jako bryła.
Model stworzony przez zespół techniczny Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie Dlubal Latam.
Kwadratowy słup z blokiem fundamentowym
Liczba węzłów | 232 |
Liczba linii | 398 |
Liczba prętów | 160 |
Liczba powierzchni | 186 |
Ilość brył | 34 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 2 |
Liczba kombinacji wyników | 2 |
Ciężar całkowity | 1,197 t |
Wymiarowanie | 0,800 x 1,185 x 0,800 m |
