Parametrizace geometrie čtvercového ocelového sloupu, patní desky a základového bloku modelovaných jako těleso.
Model vytvořený technickou skupinou Dlubal Latam v Brazílii. Model je k dispozici také jako parametrický blok na stránkách Dlubal Latam.

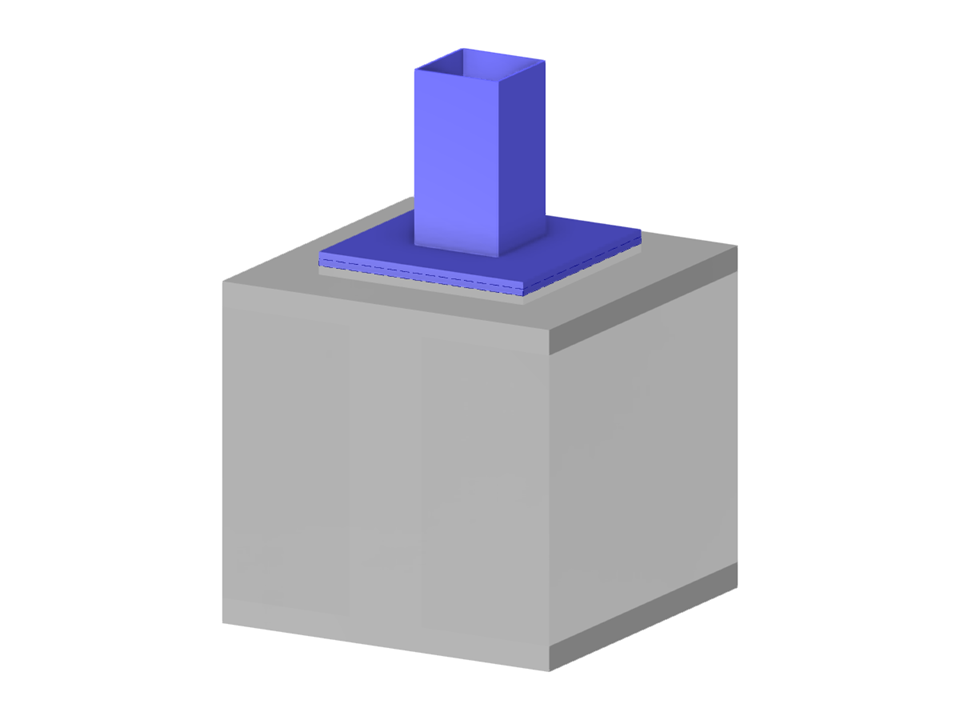

Čtvercový sloup se základovým blokem
| Počet uzlů | 232 |
| Počet linií | 398 |
| Počet prutů | 160 |
| Počet ploch | 186 |
| Počet těles | 34 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 2 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 1,197 t |
| Rozměry | 0,800 x 1,185 x 0,800 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
