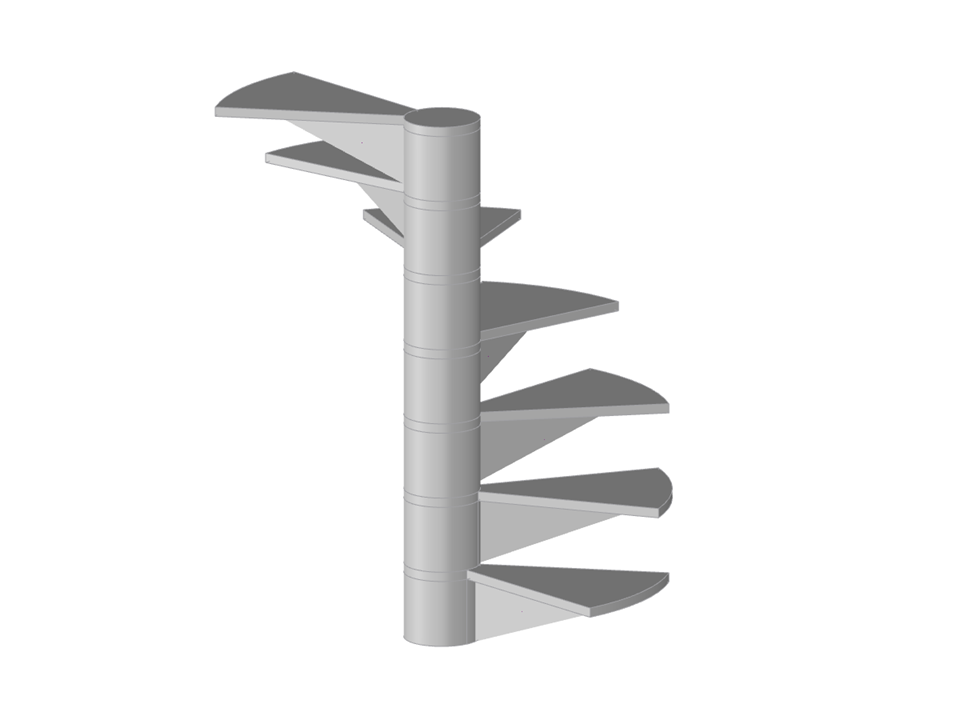

Parametryzacja geometrii spiralnych schodów betonowych.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Schody spiralne
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 128 |
| Liczba linii | 147 |
| Liczba powierzchni | 77 |
| Ilość brył | 7 |
| Ciężar całkowity | 1,365 t |
| Wymiarowanie | 2,623 x 1,834 x 3,095 m |
| Wersja programu | 5.27.01 |
