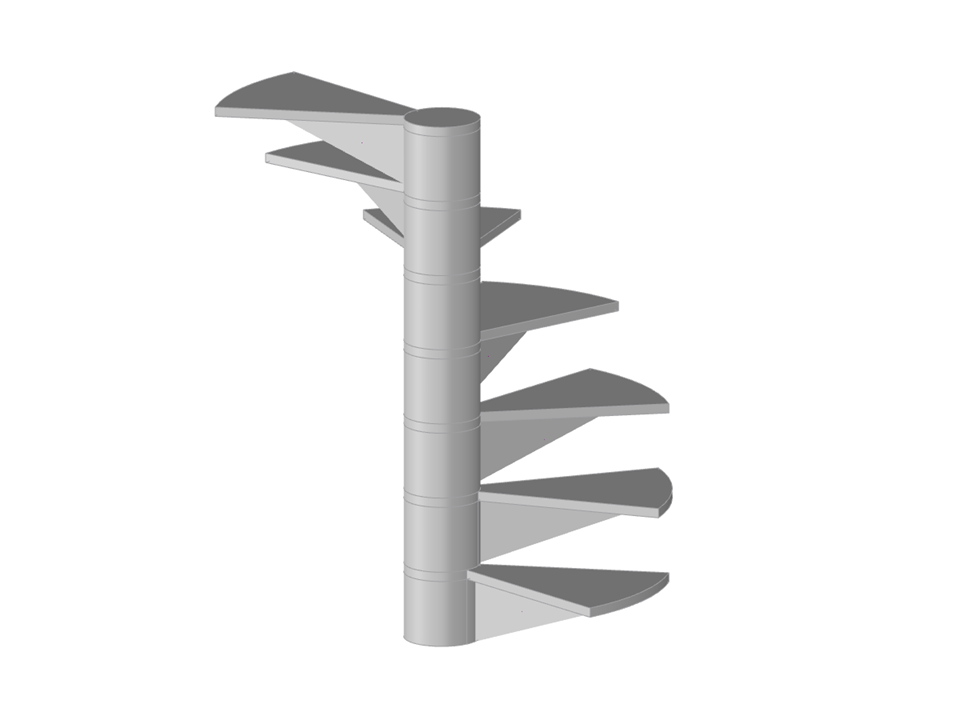

Parametrisierung der Geometrie einer Wendeltreppe aus Beton.
Modell erstellt vom Ingenieurteam von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.
Wendeltreppe
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 128 |
| Anzahl Linien | 147 |
| Anzahl Flächen | 77 |
| Anzahl Volumenkörper | 7 |
| Gesamtgewicht | 1,365 t |
| Abmessungen | 2,623 x 1,834 x 3,095 m |
| Programmversion | 5.27.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
