Instrukcja online programu RFEM | Powierzchnie
Pełna parametryzacja geometrii stacji paliw, stężeń, belek z pełnego środnika i dźwigarów kratowych.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

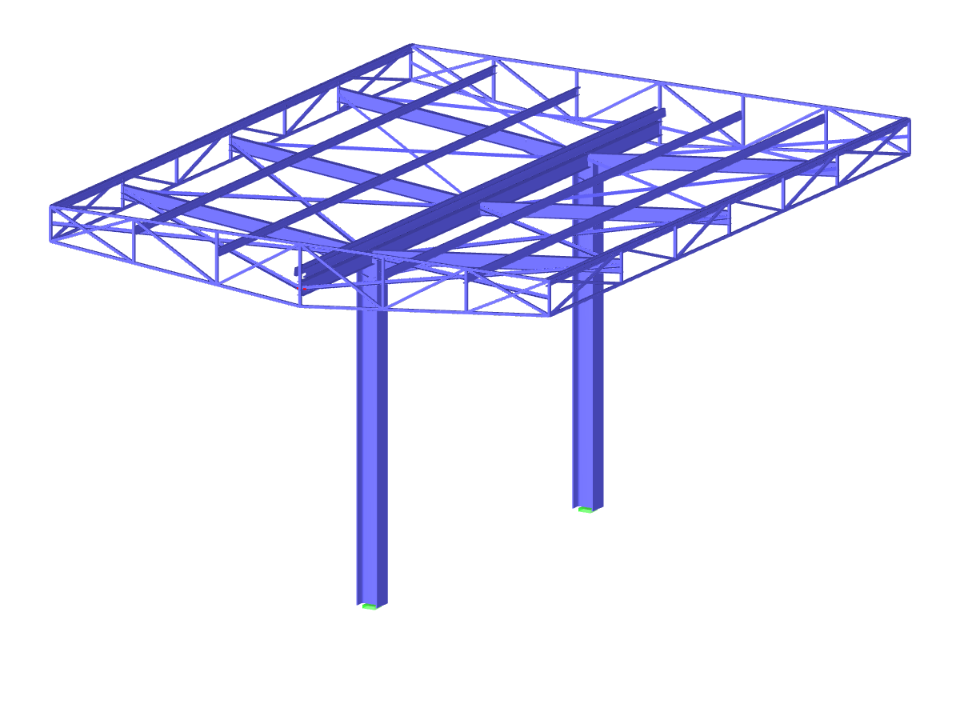

Stacja paliw
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 101 |
| Liczba linii | 174 |
| Liczba prętów | 174 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 4 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 2,396 t |
| Wymiarowanie | 8,000 x 10,000 x 5,906 m |
| Wersja programu | 5.27.01 |
