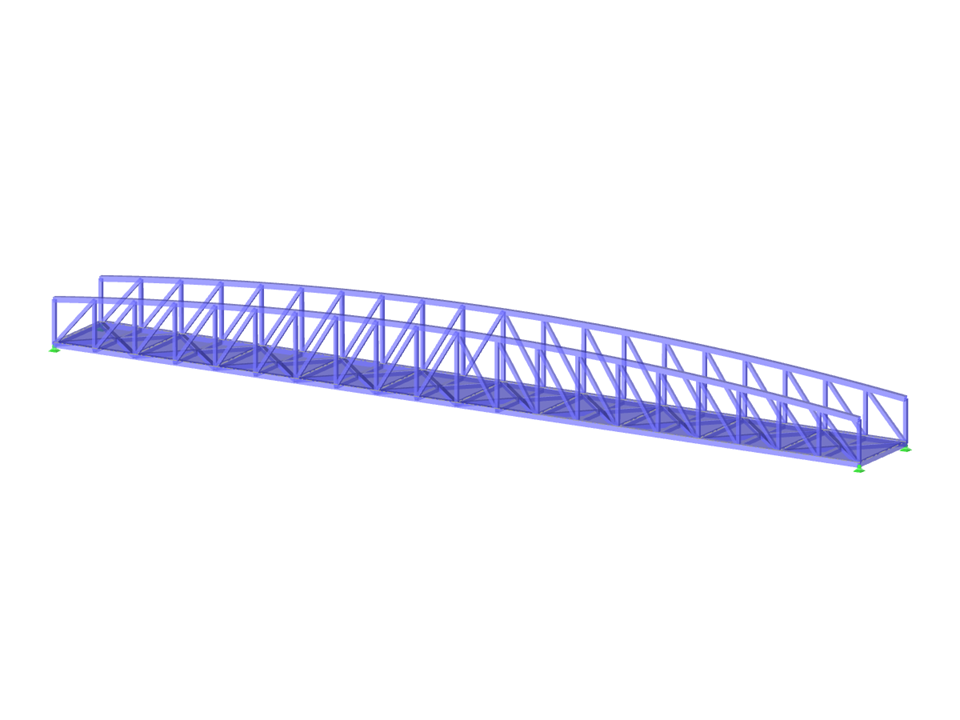

Parametryzacja geometrii stalowego mostu składającego się z dwóch bocznych dźwigarów kratowych (układ Howe'a) o zmiennej wysokości, przeznaczonych do podparcia kładki dla pieszych.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Howe Truss Bridge
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 94 |
| Liczba linii | 149 |
| Liczba prętów | 127 |
| Liczba powierzchni | 10 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 4 |
| Ciężar całkowity | 5,457 t |
| Wymiarowanie | 20,404 x 2,404 x 1,802 m |
| Wersja programu | 5.26.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
