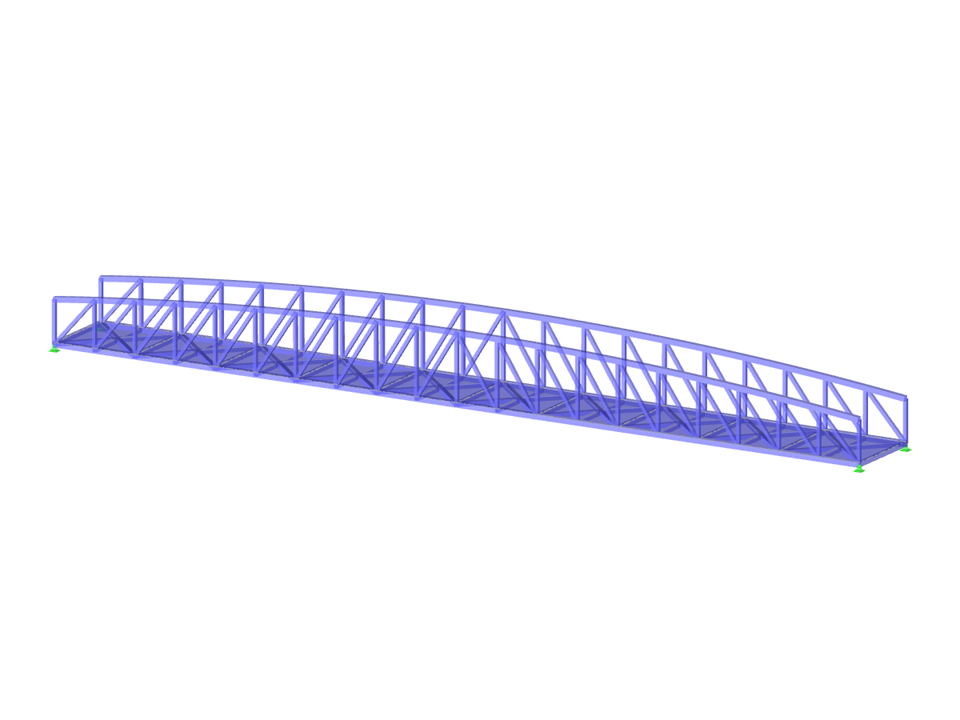

Parametrisierung der Geometrie einer Stahlbrücke, die aus zwei seitlichen Fachwerkträgern (sogenannte Howeträger) mit variabler Höhe besteht und zur Stützung eines Fußgängerwegs vorgesehen ist.
Modell erstellt vom Ingenieurteam von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.
Brücke mit Howeträgern
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 94 |
| Anzahl Linien | 149 |
| Anzahl Stäbe | 127 |
| Anzahl Flächen | 10 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 4 |
| Gesamtgewicht | 5,457 t |
| Abmessungen | 20,404 x 2,404 x 1,802 m |
| Programmversion | 5.26.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
