Parametryzacja geometrii dwuprzęsłowej rampy w kształcie litery L z poręczami i spocznikiem pośrednim. Wraz z obciążeniami powierzchniowymi i obciążeniami od poręczy.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

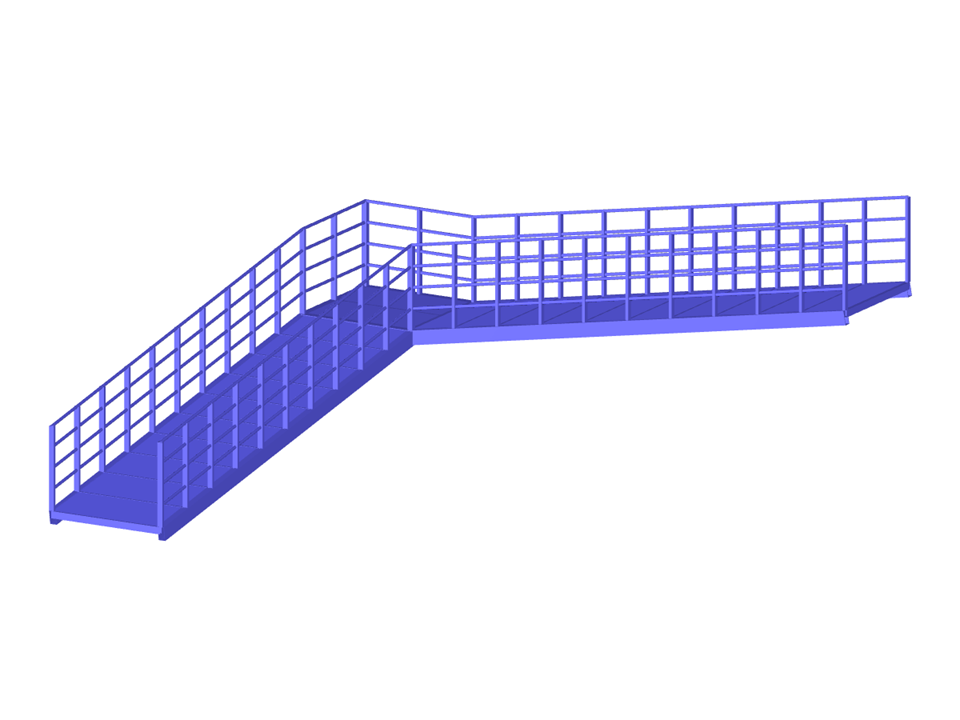

Rampa w kształcie litery L ze spocznikiem
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 255 |
| Liczba linii | 145 |
| Liczba prętów | 145 |
| Liczba powierzchni | 3 |
| Ilość przypadków obciążenia | 3 |
| Ciężar całkowity | 6,033 t |
| Wymiarowanie | 10,021 x 10,000 x 4,320 m |
| Wersja programu | 5.26.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
