Parametrizace geometrie nájezdové rampy ve tvaru L se zábradlím ve dvou polích s mezipodestou. Včetně zatížení na plochy a zábradlí.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

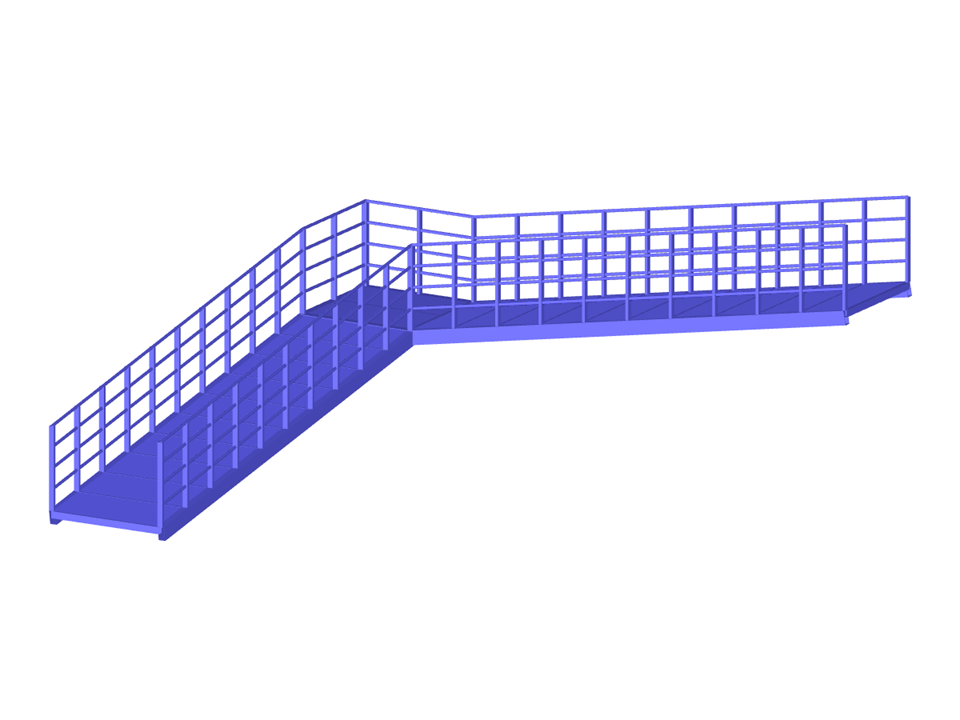

Rampa ve tvaru L s podestou
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 255 |
| Počet linií | 145 |
| Počet prutů | 145 |
| Počet ploch | 3 |
| Počet zatěžovacích stavů | 3 |
| Celková hmotnost | 6,033 t |
| Rozměry | 10,021 x 10,000 x 4,320 m |
| Verze programu | 5.26.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
