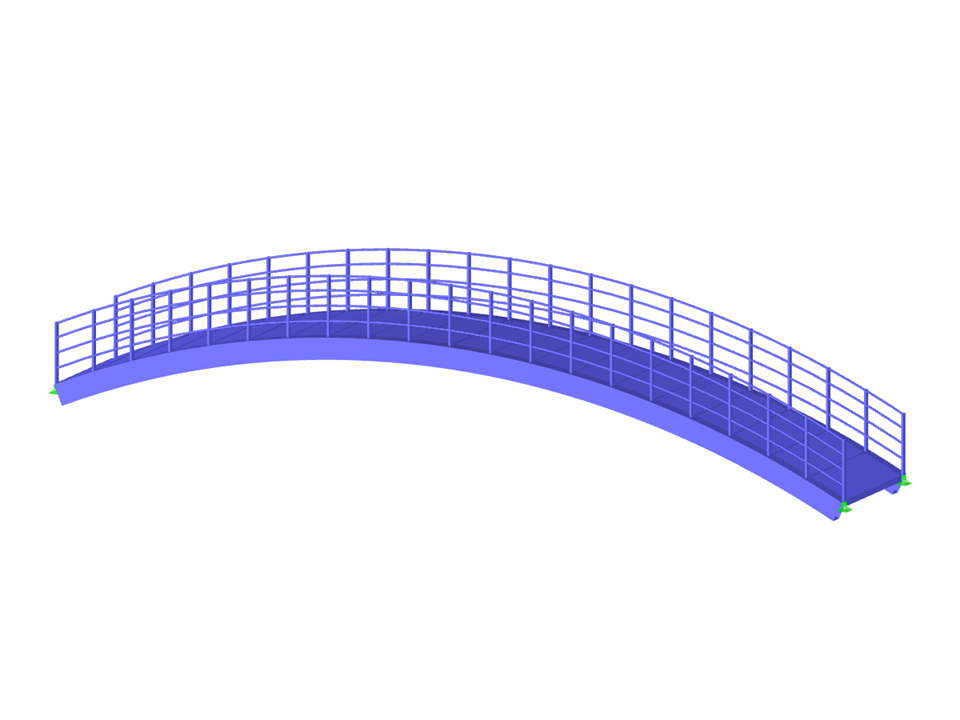

Parametryzacja geometrii zakrzywionej stalowej kładki dla pieszych.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Kładka dla pieszych
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 210 |
| Liczba linii | 73 |
| Liczba prętów | 73 |
| Liczba powierzchni | 1 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 8 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 9,812 t |
| Wymiarowanie | 25,502 x 8,102 x 7,702 m |
| Wersja programu | 5.26.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
