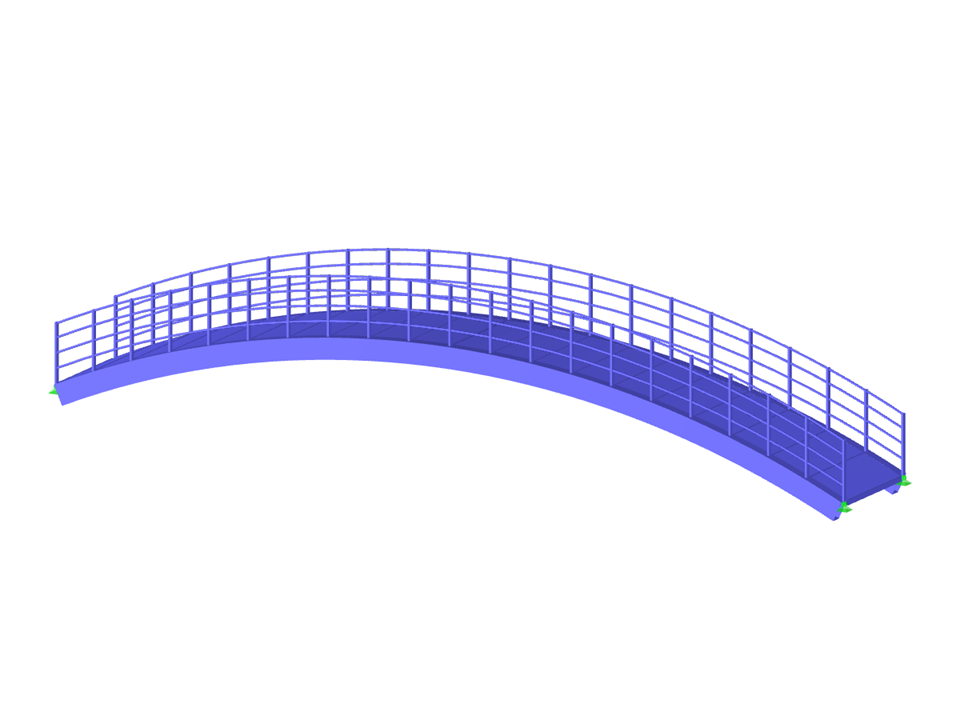

Parametrizace geometrie zakřivené ocelové lávky pro pěší.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Lávka pro pěší
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 210 |
| Počet linií | 73 |
| Počet prutů | 73 |
| Počet ploch | 1 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 8 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 9,812 t |
| Rozměry | 25,502 x 8,102 x 7,702 m |
| Verze programu | 5.26.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
