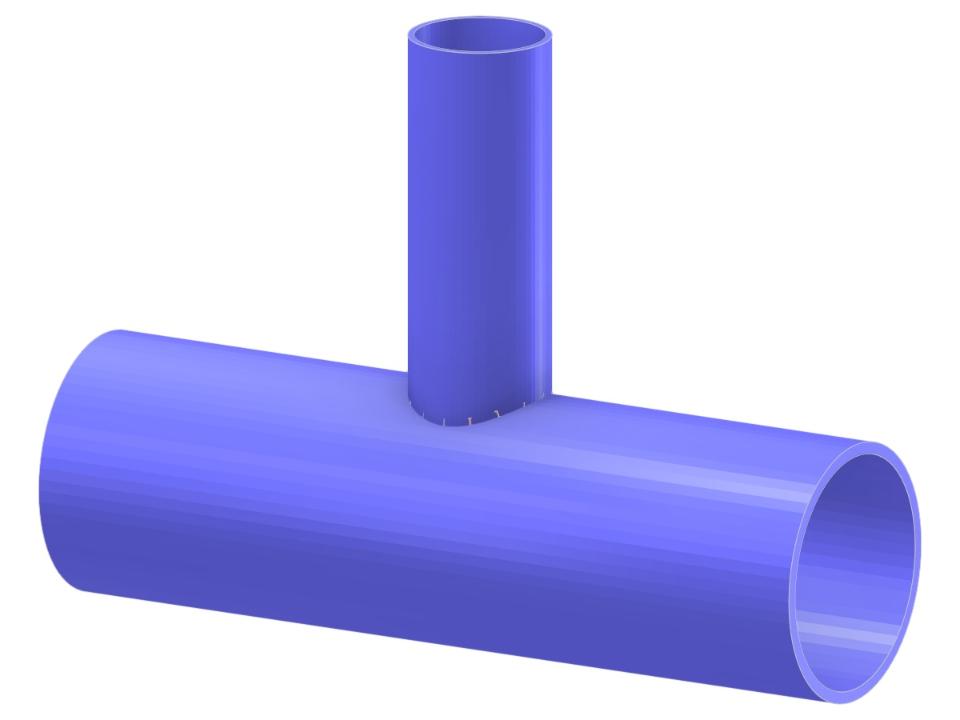

Ten model ilustruje konstrukcję kratownicy z pionowym elementem przyspawanym do pasa w konfiguracji złącza teowego. Wykorzystuje on przekroje zamknięte, a konkretnie okrągłe profile zamknięte (CHS), które zapewniają efektywne przenoszenie obciążeń. Takie rozwiązania są powszechne w konstrukcjach wymagających lekkich, a jednocześnie wytrzymałych elementów. Model podkreśla zalety konstrukcyjne połączeń spawanych w utrzymaniu ciągłości materiału i redukcji koncentracji naprężeń.
Połączenie T-kratownicy | Pionowe do pasa
| Liczba węzłów | 4 |
| Liczba linii | 3 |
| Liczba prętów | 3 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,044 t |
| Wymiary (metryczne) | 0,740 x 0,420 x 0,000 m |
| Wymiary (imperialne) | 2.43 x 1.38 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
