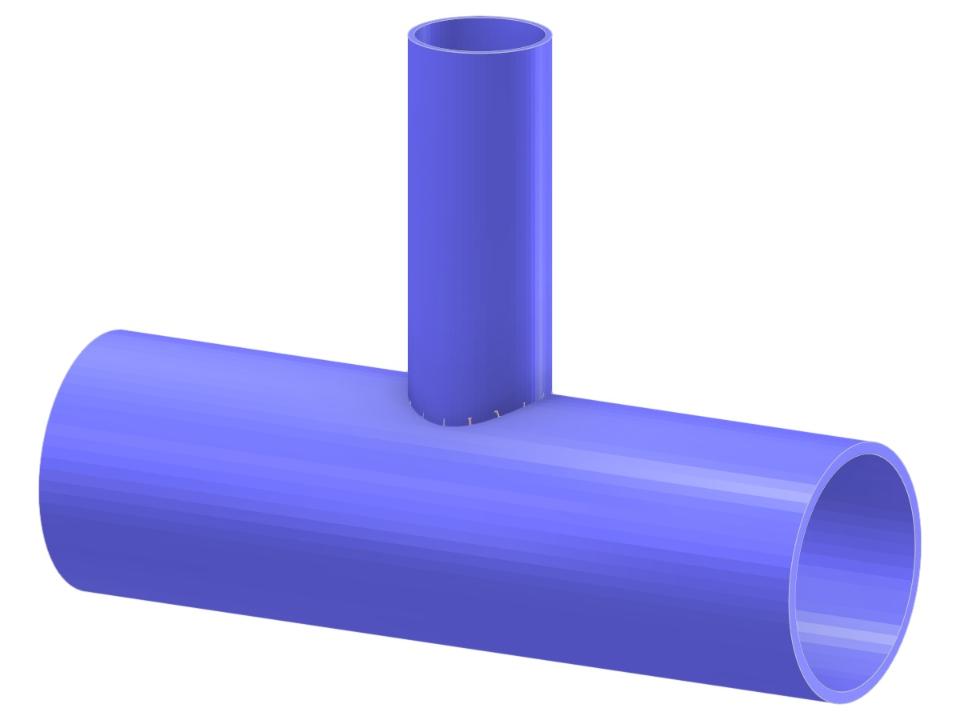

Tento model znázorňuje příhradovou konstrukci se svislým prutem přivařeným k pásu ve tvaru T-spoje. Využívá duté průřezy, konkrétně kruhové duté průřezy (CHS), které nabízejí efektivní přenos zatížení. Takové návrhy jsou běžné u konstrukcí vyžadujících lehké, ale pevné komponenty. Model zdůrazňuje konstrukční výhody svařovaných spojů při zachování kontinuity materiálu a snižování koncentrací napětí.
Příhradový nosník T-spoj | Vertikála k pásu spoj
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,044 t |
| Rozměry (metrické) | 0,740 x 0,420 x 0,000 m |
| Rozměry (imperiální) | 2.43 x 1.38 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
