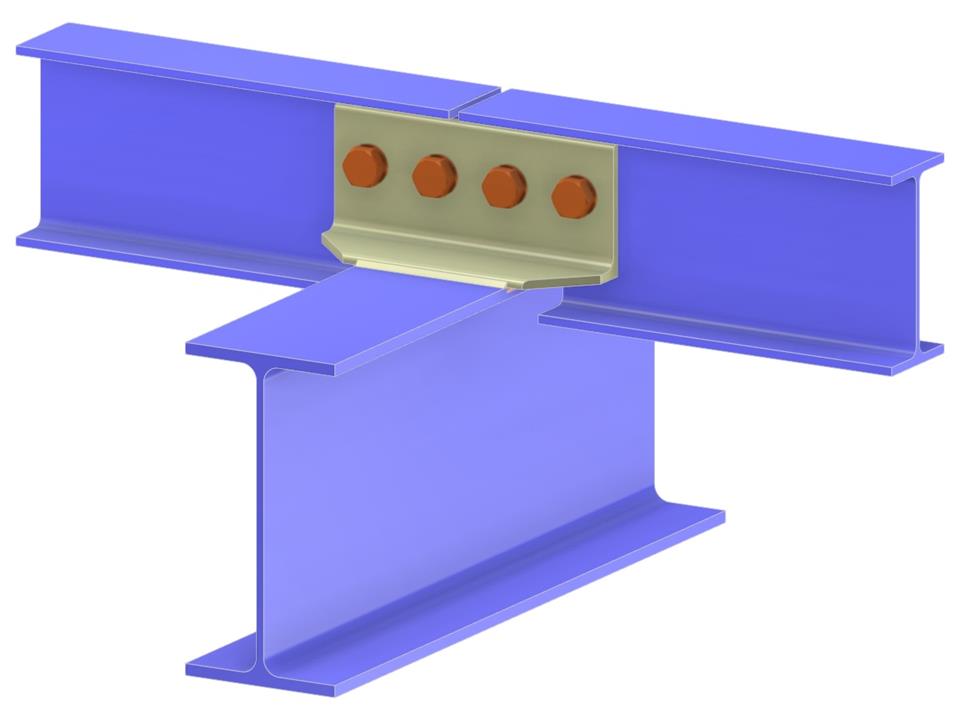

Model ten ilustruje połączenie konstrukcyjne płatwi z belką dachową za pomocą niesymetrycznego połączenia kątowego skręcanego. Demonstruje zastosowanie łączników mechanicznych w konstrukcjach stalowych, prezentując konkretne podejście projektowe. Takie połączenia są niezbędne do zapewnienia stateczności i rozkładu obciążeń w układach dachowych. Model może służyć jako punkt odniesienia dla podobnych przypadków konstrukcyjnych.
Płatew do belki dachowej
| Liczba węzłów | 5 |
| Liczba linii | 4 |
| Liczba prętów | 4 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 4 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,103 t |
| Wymiary (metryczne) | 1,000 x 0,000 x 2,000 m |
| Wymiary (imperialne) | 3.28 x 0 x 6.56 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
