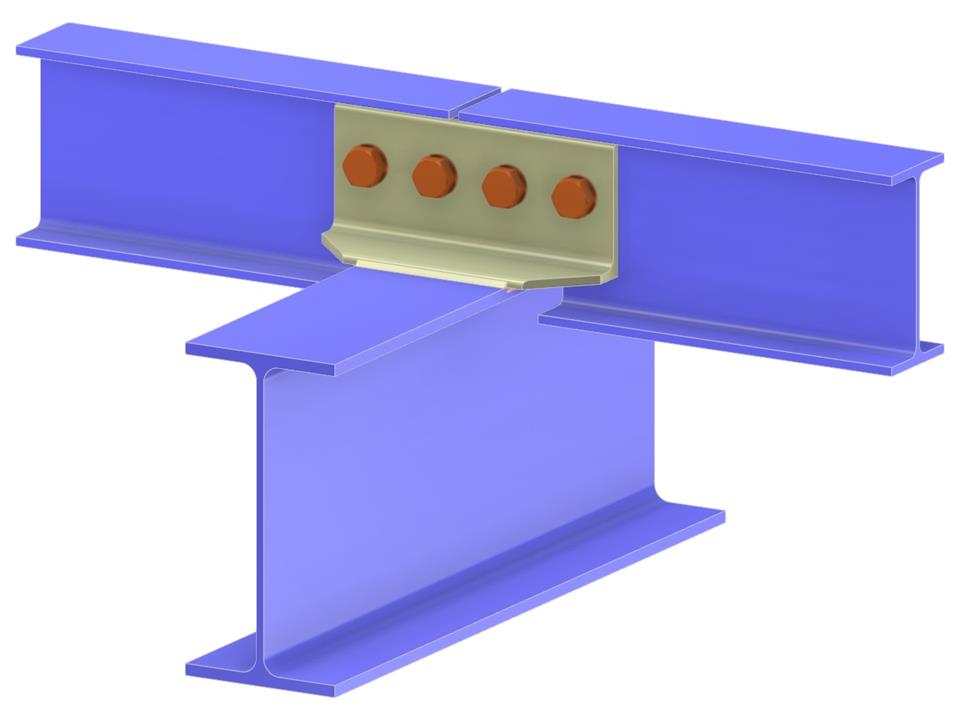

Tento model znázorňuje konstrukční spojení vaznice s střešním průvlakem pomocí šroubovaného spojení s nestejnoramenným úhelníkem. Ukazuje použití mechanických spojovacích prvků v ocelových konstrukcích a představuje konkrétní návrhový přístup. Taková spojení jsou zásadní pro zajištění stability a rozdělení zatížení ve střešních systémech. Model lze použít jako referenci pro podobné konstrukční situace.
Příčel k střešnímu nosníku
| Počet uzlů | 5 |
| Počet linií | 4 |
| Počet prutů | 4 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,103 t |
| Rozměry (metrické) | 1,000 x 0,000 x 2,000 m |
| Rozměry (imperiální) | 3.28 x 0 x 6.56 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
