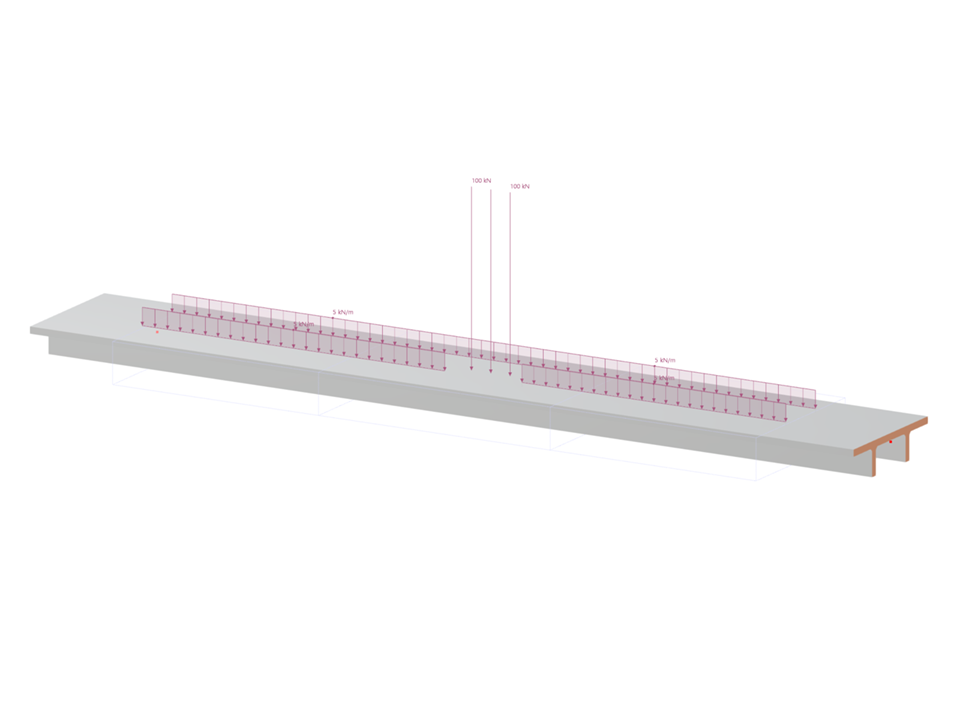

W tym przykładzie zamodelowano most o długości 50 m, po którym przejeżdża ciężarówka o masie 30 ton. Oprócz ciężarówki, na oba pasy ruchu działa obciążenie powierzchniowe o wartości 5 kN/m, jednak bez wpływu w bezpośrednim obszarze ciężarówki.
Asystent obciążenia Wędrujące obciążenie umożliwia generowanie poszczególnych pozycji obciążenia z modeli obciążenia oraz symulację najeżdżania i zjeżdżania obciążenia ciężarówki z mostu. Takie podejście umożliwia dokładne zbadanie rozkładów obciążeń i ich wpływu na strukturę mostu.
Obciążenia ruchome mostu
| Liczba węzłów | 6 |
| Liczba linii | 5 |
| Liczba prętów | 5 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 56 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 1132,800 t |
| Wymiary (metryczne) | 64,000 x 0,000 x 0,000 m |
| Wymiary (imperialne) | 209.97 x 0 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
