| Inżynieria konstrukcyjna: | Raadschelders Bouwadvies b.v. Dokter W. Nijestraat 78 NL-2064XD Spaarndam Tel.: Tel. 23 5371136 |

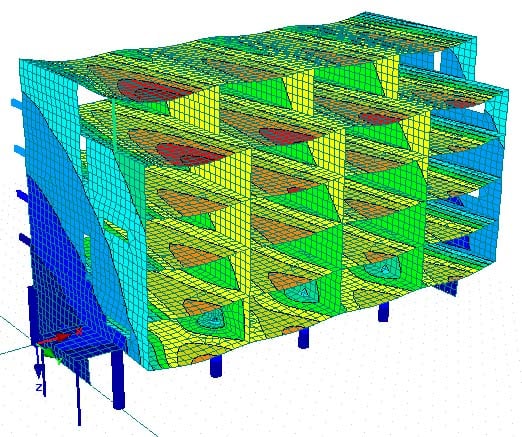

Wielopiętrowy budynek z betonu zbrojonego
Długość: 00:00:00 min
Długość: 00:00:00 min
Długość: 01:07:48 min
Ogólne informacje
Długość: 00:02:59 min
Ogólne informacje
Długość: 00:01:43 min
Długość: 00:08:15 min
Długość: 00:00:06 min
Długość: 00:00:55 min
Nasza usługa sieciowa oferuje użytkownikom możliwość komunikacji z programami RFEM 6 i RSTAB 9 za pomocą różnych języków programowania. Funkcje wysokiego poziomu (HLF) firmy Dlubal umożliwiają rozszerzenie i uproszczenie funkcjonalności usługi sieciowej. Zgodnie z RFEM 6 i RSTAB 9, korzystanie z naszego webservice sprawia, że praca inżyniera jest łatwiejsza i szybsza. Wypróbuj teraz! Ten samouczek pokazuje, jak korzystać z biblioteki C #na prostym przykładzie.
Osiadanie konstrukcji może mieć wpływ na inne konstrukcje w jej sąsiedztwie. Osiadania sąsiadujących ze sobą płyt można uwzględnić stosując niewielką modyfikację modelu i narzędzie RF-SOILIN.
Wszystkie budynki to konstrukcje wystawione na działanie wiatru. Przepływ powietrza wokół nich wywołuje określone obciążenia na powierzchniach zewnętrznych, które są wykorzystywane w analizie statyczno-wytrzymałościowej.
.png?mw=512&hash=3c2bacba0d627c7be0f35facdd10f733c7c966a8)
Poniżej opisano procedurę obliczania stanu granicznego użytkowalności płyty fundamentowej z betonu zbrojonego włóknami stalowymi. Zaprezentowano w jaki sposób przeprowadzić sprawdzenie SLS za pomocą iteracyjnie wyznaczonych wyników z analizy nieliniowej MES.
.png?mw=350&hash=f2f21631ef897665a69001a3aa3c9622ae8522c4)
.png?mw=350&hash=bedc118c7d51ca1c084ed8e0c802bfb46b2de2da)
Masz indywidualne przekroje słupów lub ścianki ustawione pod kątem, a potrzebujesz obliczeń na przebicie?
Nie ma problemu. W programie RFEM 6 można przeprowadzać obliczenia na przebicie nie tylko dla przekrojów prostokątnych i okrągłych, ale także dla dowolnego kształtu przekroju.
Model budynku jest obliczany w dwóch etapach:
- Globalne obliczenia 3D modelu globalnego, w którym płyty są modelowane jako sztywna płaszczyzna (przepona) lub jako płyta zginana
- Lokalne obliczenia 2D poszczególnych stropów
Po zakończeniu obliczeń wyniki słupów i ścian z obliczeń 3D oraz wyniki płyt z obliczeń 2D są łączone w jeden model. Oznacza to, że nie ma potrzeby przełączania się między modelem 3D a poszczególnymi modelami płyt 2D. Użytkownik pracuje tylko z jednym modelem, oszczędza czas i unika ewentualnych błędów podczas ręcznej wymiany danych między modelem 3D a poszczególnymi modelami stropu 2D.
Powierzchnie pionowe w modelu można podzielić na ściany usztywniające i nadproża otworów. Program automatycznie generuje wewnętrzne pręty wynikowe z tych obiektów ściennych, dzięki czemu można je wykorzystać zgodnie z żądaną normą zawartą w Projektowanie konstrukcji betonowych.
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia przeprowadzenie uproszczonych obliczeń odporności ogniowej według EN 1992-1-2 dla słupów (Przekrój 5.3.2) i belek (Sekcja 5.6).
W przypadku uproszczonych obliczeń odporności ogniowej dostępne są następujące metody weryfikacji:
- Słupy: Minimalne wymiary przekroju prostokątnego i okrągłego wg tabeli 5.2a oraz równania 5.7 do obliczania czasu ekspozycji pożarowej
- Belki: Minimalne wymiary i odległości między środkami zgodnie z Tabelą 5.5 i Tabelą 5.6
Siły wewnętrzne do obliczeń odporności ogniowej można wyznaczyć przy użyciu dwóch metod.
- 1: W tym przypadku siły wewnętrzne z wyjątkowej sytuacji obliczeniowej są bezpośrednio uwzględniane w obliczeniach.
- 2: Siły wewnętrzne z obliczeń w temperaturze normalnej są redukowane za pomocą współczynnika Eta,fi (ηfi) i są następnie wykorzystywane do obliczeń odporności ogniowej.
Ponadto istnieje możliwość modyfikacji rozstawu osi zgodnie z równ. 5.5.
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia wymiarowanie prętów i powierzchni ze względu na zmęczenie zgodnie z EN 1992-1-1, rozdział 6.8.
W przypadku obliczeń zmęczenia można opcjonalnie wybrać dwie metody lub poziomy obliczeniowe w konfiguracjach obliczeniowych:
- Poziom obliczeniowy 1: Obliczenia uproszczone wg. do 6.8.6 i 6.8.7(2) Kryterium uproszczone jest stosowane dla częstych kombinacji oddziaływań zgodnie z EN 1992-1-1, rozdział 6.8.6 (2) oraz EN 1990, równ. (6.15b) wraz z obciążeniami od ruchu drogowego w stanie użytkowalności. Dla stali zbrojeniowej sprawdzany jest maksymalny zakres naprężeń zgodnie z 6.8.6. Naprężenie ściskające w betonie jest określane za pomocą górnego i dolnego dopuszczalnego naprężenia zgodnie z 6.8.7(2).
- Poziom analizy 2: Obliczanie równoważnego naprężenia niszczącego zgodnie z 6.8.5 i 6.8.7(1) (uproszczone obliczenia na zmęczenie): Obliczenia z wykorzystaniem zakresów równoważnych naprężeń niszczących są przeprowadzane dla kombinacji zmęczeniowych, zgodnie z EN 1992-1-1, rozdział 6.8.3, równ. (6.69) o specyficznie zdefiniowanym oddziaływaniu cyklicznym Qfat .
Jak połączyć powierzchnie z innymi powierzchniami lub prętami w sposób przegubowy/półsztywny?
Co to są przeguby liniowe i zwolnienia liniowe?
Co to są przeguby liniowe i zwolnienia liniowe?
Pojawił się komunikat o błędzie „Powierzchnia niekompatybilnego typu... (Powierzchnia w górnej płaszczyźnie kondygnacji musi być typu 'Przeniesienie obciążenia')” podczas wykonywania obliczeń. Jaki jest tego powód?
Jak utworzyć Sytuację obliczeniową zdefiniowaną przez użytkownika przy użyciu wybranych przez siebie kombinacji obciążeń?
Jak są określane siły wewnętrzne dla podciągu (żebra) w programie RFEM?
W przypadku zwolnień liniowych wypadkowe otrzymuję w kierunku poziomym, którego nie mogę zrozumieć.
Podczas oceny reakcji podporowych płyty podpartej na podporach liniowych zauważyłem, że reakcja podporowa pz 'nie odpowiada sile tnącej i znacznie się różni. Dlaczego?
.jpg?mw=350&hash=cc652aebc0479018e6ba0a6b365326fa577fc693)
.jpg?mw=350&hash=c49da4201315cf07587fbfe319e015c9bc982230)
