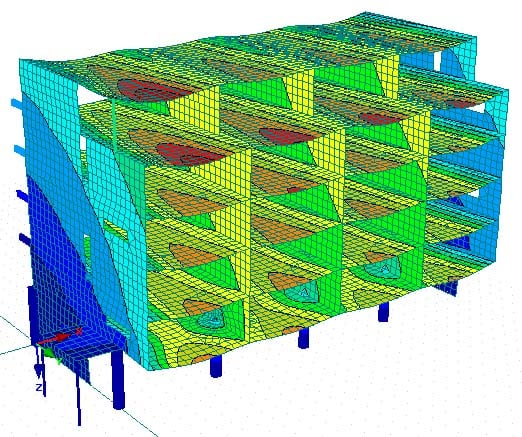

Komplettes, mehrgeschossiges Stahlbetongebäude
Länge: 00:00:00 min
Länge: 00:00:00 min
Länge: 01:07:48 min
Allgemeines
Länge: 00:02:22 min
Allgemeines
Länge: 00:01:19 min
Länge: 00:08:15 min
Länge: 00:00:00 min
Länge: 00:00:00 min
Unser Webservice bietet Anwendern wie Ihnen die Möglichkeit, über verschiedene Programmiersprachen mit RFEM 6 und RSTAB 9 zu kommunizieren. Durch die High-Level-Functions (HLF) von Dlubal können Sie die Funktionalität des Webservice erweitern und vereinfachen. Die Verwendung unseres Webservice in Verbindung mit RFEM 6 und RSTAB 9 erleichtert und beschleunigt die Arbeit von Ingenieuren. Überzeugen Sie sich selbst! In diesem Tutorial wird Ihnen die Verwendung der C#-Bibliothek an einem einfachen Beispiel demonstriert.
Setzungen im Tragwerk können sich auch auf umliegende Bauwerke auswirken. Die Mitnahmeeffekte von getrennten Platten können mit RF-SOILIN mit einem kleinen Hilfsmittel berücksichtigt werden.
Gebäude sind windumströmte Körper. Dabei entstehen durch die Umströmung spezifische Lasten auf die Oberflächen, die in der Tragwerksplanung zur Auslegung heranzuziehen sind.
Beschreibung der Vorgehensweise für den Nachweis der Gebrauchstauglichkeit einer Bodenplatte aus Stahlfaserbeton. Dabei wird gezeigt, wie man mittels der iterativ ermittelten FEM-Ergebnisse die entsprechenden Nachweise für den GZG führt.
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Die Berechnung des Gebäudemodells läuft in zwei Berechnungsphasen ab:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung als Stäbe bemessen werden können.
Im Add-On Betonbemessung haben Sie die Möglichkeit, den vereinfachten Brandschutznachweises nach EN 1992-1-2 für Stützen (Kapitel 5.3.2) und Balken (Kapitel 5.6) zu führen.
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
Mit dem Add-On Betonbemessung können Sie für Stäbe und Flächen den Ermüdungsnachweis nach EN 1992-1-1, Kapitel 6.8 führen.
Für den Ermüdungsnachweis sind in den Bemessungskonfigurationen zwei Verfahren bzw. Nachweisstufen optional wählbar:
- Nachweisstufe 1: Vereinfachter Nachweis nach 6.8.6 und 6.8.7(2): Der vereinfachte Nachweis wird für die häufige Einwirkungskombination gemäß EN 1992-1-1, Kapitel 6.8.6 (2), und EN 1990, Gl. (6.15b), mit den im Gebrauchszustand relevanten Verkehrslasten geführt. Für den Bewehrungsstahl wird eine maximale Spannungsschwingbreite nach 6.8.6 nachwegwiesen. Die Betondruckspannung wird über die zulässige Ober- und Unterspannung nach 6.8.7(2) nachgewiesen.
- Nachweisstufe 2: Nachweis der schädigungsäquivalenten Spannung nach 6.8.5 und 6.8.7(1) (vereinfachter Betriebsfestigkeitsnachweis): Der Nachweis über schadensäquivalente Schwingbreiten wird für die Ermüdungskombination gemäß EN 1992-1-1, Kapitel 6.8.3, Gl. (6.69), mit der speziell definierten zyklischen Einwirkung Qfat geführt.
Wie können Flächen an anderen Flächen bzw. Stäben gelenkig/nachgiebig angeschlossen werden?
Was sind Liniengelenke und Linienfreigaben?
Was sind Liniengelenke und Linienfreigaben?
Ich erhalte eine Fehlermeldung „Flächen mit inkompatiblem Typ... (Flächen in der obersten Ebene von Geschossen müssen vom Typ "Lastübertragung" sein), wenn ich die Berechnung ausführe. Was ist der Grund dafür?
Wie erzeuge ich eine benutzerdefinierte Bemessungssituation mit selbst gewählten Lastkombinationen?
Wie werden in RFEM die Schnittgrößen für einen Unterzug (Rippe) ermittelt?
Bei den Linienfreigaben erhalte Resultierende in horizontaler Richtung, welche ich nicht nachvollziehen kann.
Bei der Auswertung der Lagerreaktionen einer durch Linienlager gelagerten Platte fällt auf, dass die Auflagerreaktion pz' nicht mit der Querkraft korrespondiert und deutlich abweicht. Was kann die Ursache dafür sein?
