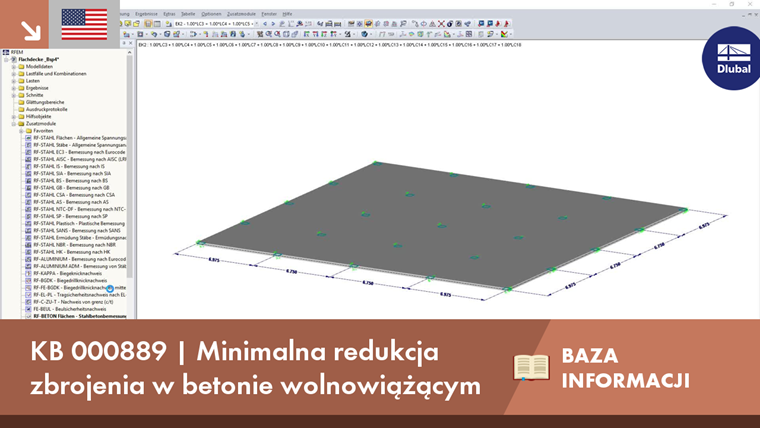

Minimalna redukcja zbrojenia dla betonu wolno utwardzalnego

Artykuł techniczny na temat analizy statyczno-wytrzymałościowej w programach Dlubal Software

  • Baza informacji

Artykuł o tematyce technicznej

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

W przypadku stosowania betonu wolnowiążącego (zazwyczaj w przypadku elementów grubych) obliczone zbrojenie minimalne można zredukować o współczynnik 0,85, aby przyłożyć obciążenie od utwierdzenia, zgodnie z EN 1992-1-1, rozdz. 7.3.2 . Warunkiem redukcji jest jednak, aby wartość charakterystyczna rozwoju wytrzymałości r = fcm2/fcm28 nie przekraczała 0,3. Inne kluczowe wymagania dotyczące zastosowania tej redukcji zbrojenia są wyraźnie określone w dokumentach planowania końcowego.

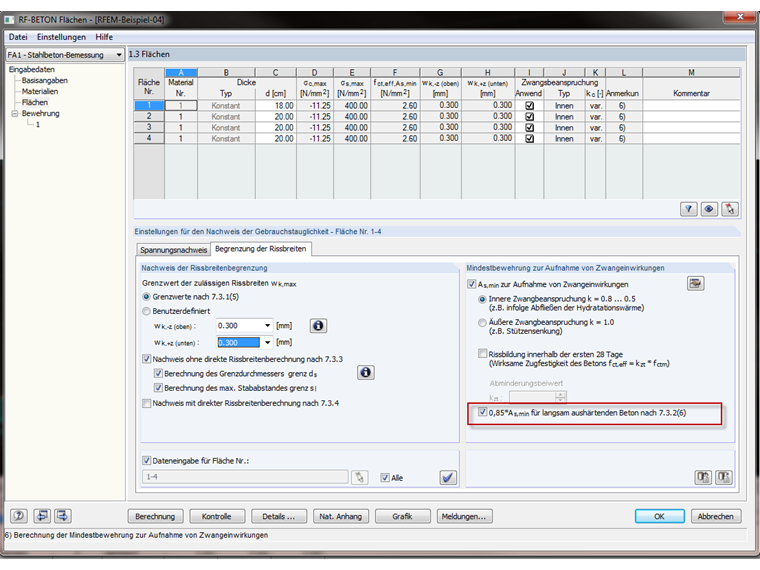

Jednak redukcja zbrojenia minimalnego jest uregulowana tylko w krajowych dokumentach aplikacyjnych dla Niemiec i Austrii. W przypadku innych krajów stosujących Eurokod 2 do wymiarowania betonu zbrojonego to ograniczenie zbrojenia nie jest zapewnione. Dlatego możliwe jest zastosowanie minimalnej redukcji zbrojenia w RF ‑ CONCRETE lub CONCRETE tylko w przypadku wybrania jednego z załączników krajowych dla DIN EN 1992-1-1/NA: 2013‑04 (Niemcy) i ÖNORM B 1992‑1‑ 1: 2011–12 (Austria).

Autor

Dipl.-Ing. (FH) Alexander Meierhofer

Dipl.-Ing. (FH) Alexander Meierhofer

Kierownik działu inżynierii produktu ds. Betonu i obsługi klienta

Pan Meierhofer, lider programów w dziedzinie konstrukcji betonowych, jest do dyspozycji zespołu wsparcia klienta w przypadku pytań dotyczących obliczeń betonu zbrojonego i sprężonego.

Słowa kluczowe

Zbrojenie min. Cement Redukcja
